Trục điện cực vuông A-ONE 3A-300077 (Square 15 Electrode Shaft) là phụ kiện thuộc hệ đồ gá điện cực EDM, có thiết kế thân vuông 15 theo tên model. Sản phẩm dùng làm chi tiết trung gian trong cụm gá điện cực, hỗ trợ kết nối với holder tương ứng. Khi lựa chọn cần đối chiếu kích thước, kết cấu lắp và khả năng tương thích của hệ gá.
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

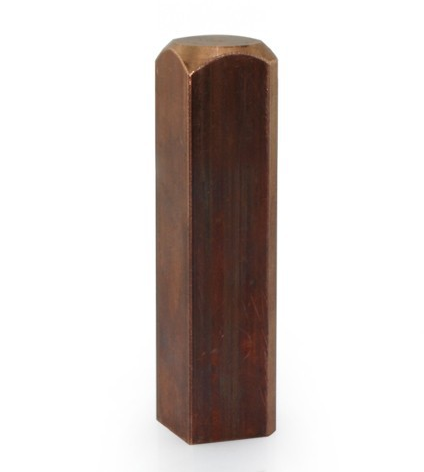

Trục điện cực vuông A-ONE 3A-300077

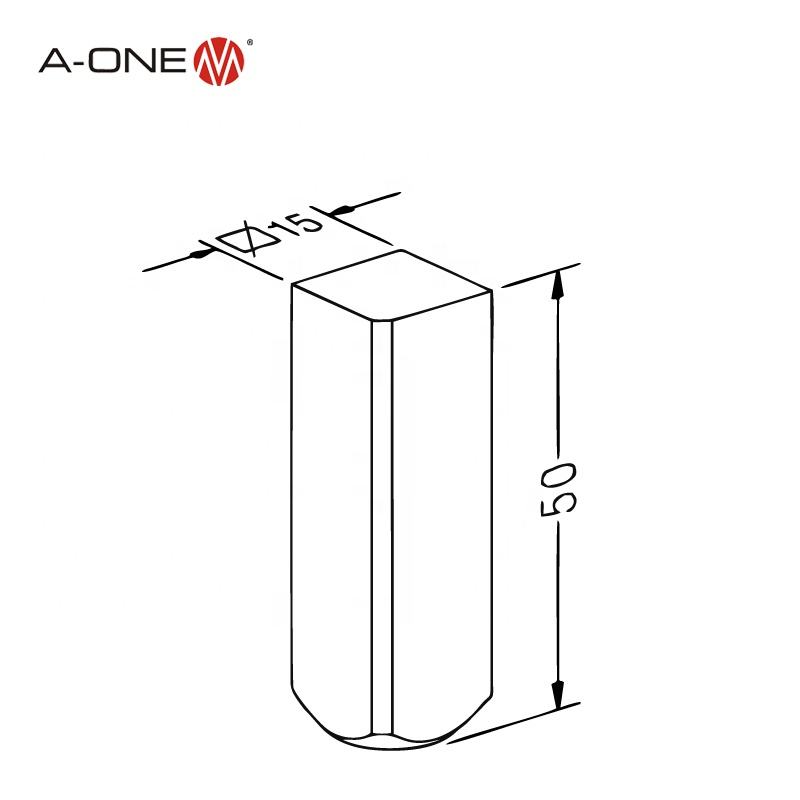

Trục điện cực vuông A-ONE 3A-300077 (Square 15 Electrode Shaft) là chi tiết thuộc hệ gá điện cực EDM, có tiết diện vuông 15 × 15 mm và chiều dài 50 mm. Sản phẩm được chế tạo từ thép kéo, sử dụng để hàn hoặc dán liên kết với phôi điện cực bằng đồng hoặc graphite.
Trong quá trình chuẩn bị điện cực EDM, phần điện cực tạo hình có thể được chế tạo từ đồng hoặc graphite. 3A-300077 đóng vai trò là trục gá được liên kết với phôi điện cực bằng phương pháp hàn hoặc dán phù hợp.
Trục có tiết diện vuông size 15 để sử dụng trong cấu hình gá tương ứng. Cần kiểm tra đúng holder, chiều lắp và kích thước thực tế trước khi đưa cụm điện cực vào gia công.
Trục điện cực vuông A-ONE 3A-300077
1. Thông số kỹ thuật 3A-300077
| Thương hiệu | A-ONE |
| Mã sản phẩm | 3A-300077 |
| Tên tiếng Anh | Square 15 Electrode Shaft |
| Tiết diện | Vuông 15 × 15 mm |
| Chiều dài | 50 mm |
| Vật liệu | Drawn steel – thép kéo |
| Quy cách catalogue | Bộ 40 trục |
| Phương pháp liên kết | Hàn hoặc dán với phôi điện cực |
| Vật liệu điện cực | Đồng hoặc graphite |
| Nhóm sản phẩm | Square electrode clamping system |
Trục điện cực vuông A-ONE 3A-300077
2. Phân biệt 3A-300077 và 3A-300075
| Tiêu chí | 3A-300077 | 3A-300075 |
|---|---|---|
| Tên | Square 15 Electrode Shaft | Square 15 Electrode Blank |
| Loại | Trục điện cực | Phôi điện cực |
| Vật liệu | Thép kéo | Đồng EDM |
| Kích thước | 15 × 15 × 50 mm | 15 × 15 × 75 mm theo bản vẽ |
| Quy cách | 40 trục/bộ | 40 phôi/bộ |
| Chức năng | Liên kết với phôi để tạo phần trục gá | Phôi dùng chế tạo điện cực |
3A-300077 không phải phôi điện cực đồng 3A-300075. Hai sản phẩm có chức năng khác nhau và cần được phân biệt khi đặt hàng.
3. Thông tin cần cung cấp khi đặt 3A-300077
- Mã sản phẩm: 3A-300077.
- Quy cách: Square 15 Electrode Shaft.
- Số lượng bộ hoặc số lượng trục cần mua.
- Model holder đang sử dụng.
- Vật liệu phôi điện cực: đồng hoặc graphite.
Trường hợp cần thay thế trục gá đang sử dụng, nên cung cấp ảnh thực tế và kích thước để đối chiếu trước khi đặt hàng.
=> Nếu chưa chắc điện cực có lắp được vào 3A-300001 hay không, hãy đo trực tiếp chiều rộng, chiều dày và chiều dài phần thân cần kẹp. Với điện cực có kết cấu đặc biệt, nên đối chiếu thêm bản vẽ điện cực và hệ gá đang sử dụng trước khi lựa chọn.
