Cảm biến bi Ø6 A-ONE 3A-300007 là đầu dò xác định điểm 0 dùng cho máy EDM, thiết kế đầu bi Ø6 dạng linh hoạt kết hợp chốt cảm biến có lò xo. Sản phẩm có độ chính xác đối xứng 0,002 mm, hỗ trợ xác định chuẩn zero cho máy EDM, phôi và điện cực, đồng thời thiết kế đầu bi di động giúp hạn chế hư hỏng khi xảy ra va chạm trong quá trình dò.
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

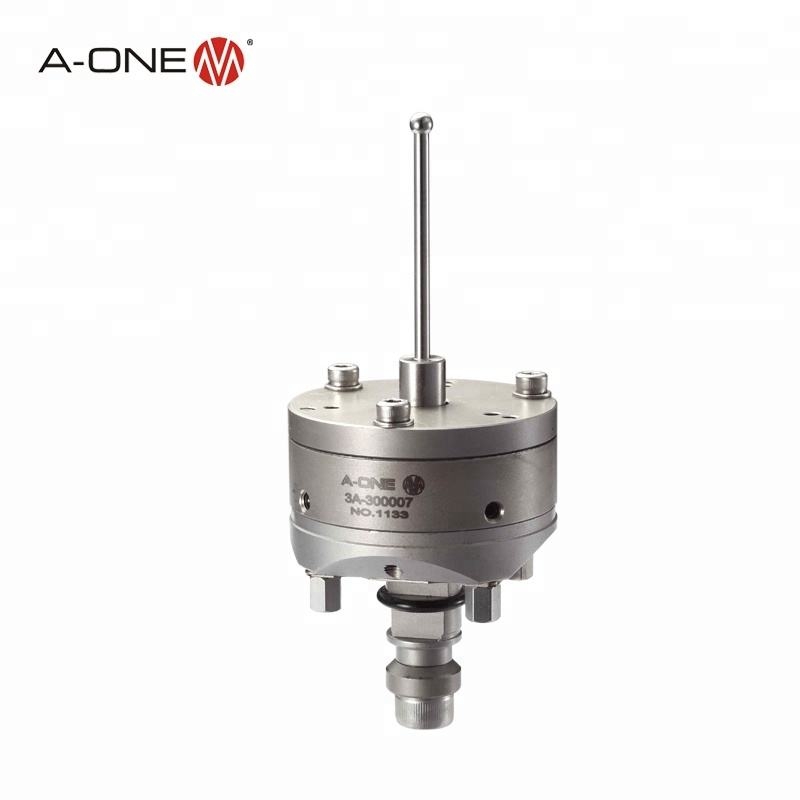

Cảm biến bi Ø6 A-ONE 3A-300007 | Sensor EDM
Cảm biến bi Ø6 A-ONE 3A-300007 có tên tiếng Anh Sensor with ball DØ6, là thiết bị xác định điểm chuẩn thuộc nhóm Measurement & Control Components của hệ thống gá kẹp A-ONE. Sản phẩm được sử dụng để hỗ trợ tìm và hiệu chỉnh điểm 0 trên máy EDM, phôi và điện cực.
Khác với cảm biến bi 3A-300005 và 3A-300006 dạng cố định, 3A-300007 sử dụng đầu bi Ø6 dạng flexible kết hợp chốt cảm biến có lò xo. Cấu tạo này cho phép đầu dò dịch chuyển khi tiếp xúc và được A-ONE mô tả là thiết kế chống hư hỏng do va chạm.
=> Điểm đáng chú ý của 3A-300007 nằm ở kết cấu đầu dò linh hoạt. A-ONE sử dụng chốt cảm biến có lò xo kết hợp đầu bi Ø6 dạng flexible thay vì kết cấu cố định. Khi xảy ra tiếp xúc ngoài ý muốn, đầu dò có khả năng dịch chuyển thay vì chịu toàn bộ lực va chạm theo kết cấu cứng. Nhà sản xuất mô tả đây là trouble-free flexible ball design, hướng đến giảm nguy cơ hư hỏng đầu dò trong quá trình sử dụng.
1. Thông số cảm biến A-ONE 3A-300007
| Thương hiệu | A-ONE |
| Model | 3A-300007 |
| Tên tiếng Anh | Sensor with ball DØ6 |
| Đường kính bi | Ø6 mm |
| Kiểu đầu dò | Flexible type – dạng linh hoạt |
| Kết cấu | Chốt cảm biến có lò xo – Spring-loaded sensing pin |
| Độ chính xác đối xứng | 0,002 mm |
| Chức năng | Tìm/hiệu chỉnh điểm 0 |
| Ứng dụng | EDM, phôi và điện cực |

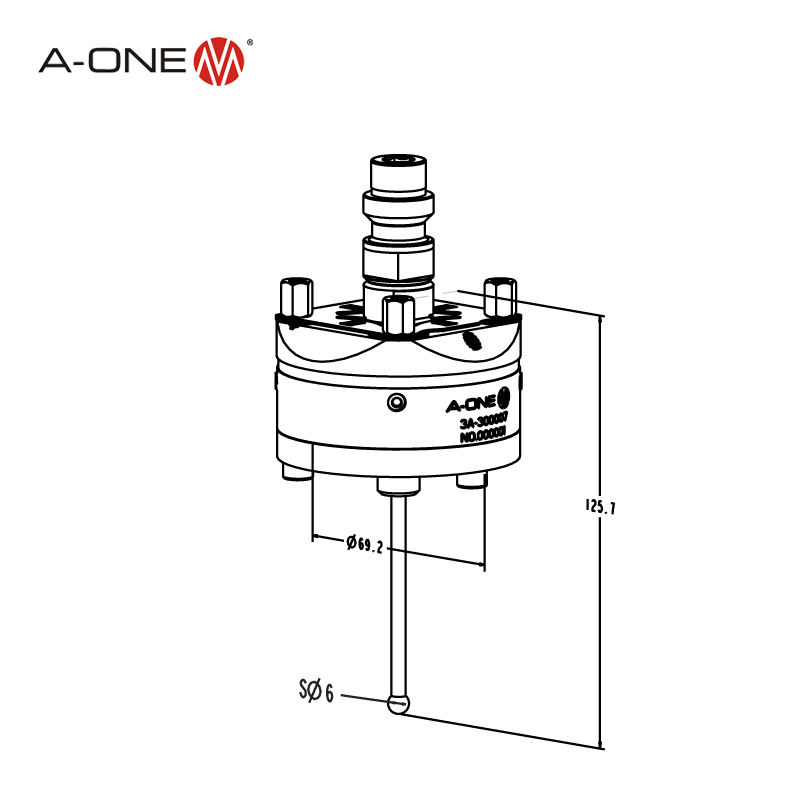

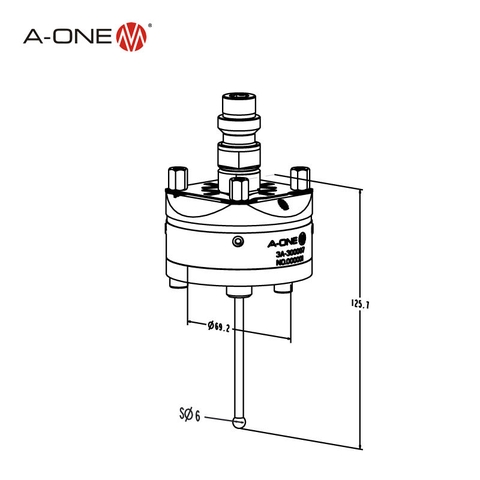

Bản vẽ thông số A-ONE 3A-300007
2. Ưu điểm của cảm biến bi A-ONE 3A-300007
Trong gia công EDM, việc xác lập chính xác điểm chuẩn của máy, phôi hoặc điện cực ảnh hưởng trực tiếp đến quá trình thiết lập tọa độ gia công. A-ONE 3A-300007 được thiết kế để hỗ trợ quá trình tìm và hiệu chỉnh điểm 0 này.
Khi đầu bi tiếp xúc với bề mặt cần dò, cơ cấu cảm biến hỗ trợ người vận hành xác định vị trí chuẩn phục vụ thiết lập hệ thống trước khi gia công. Model này đặc biệt khác với các đầu dò cố định nhờ đầu bi Ø6 có khả năng dịch chuyển và chốt cảm biến được hỗ trợ bằng lò xo.
- Đầu bi cảm biến đường kính Ø6 mm.
- Thiết kế flexible type, khác với cảm biến fixed type thông thường.
- Chốt cảm biến được hỗ trợ bằng cơ cấu lò xo.
- Độ chính xác đối xứng công bố 0,002 mm.
- Hỗ trợ tìm và hiệu chỉnh điểm 0 cho hệ thống EDM.
- Có thể sử dụng khi xác định chuẩn cho phôi và điện cực.
- Thiết kế đầu dò linh hoạt nhằm hạn chế hư hỏng khi xảy ra va chạm.
3. So sánh 3A-300007 với 3A-300005 và 3A-300006
| Model | Đầu bi | Kiểu | Thông số độ chính xác | Chức năng chính |
|---|---|---|---|---|
| 3A-300005 | Ø5 mm | Fixed type | Repetition accuracy X/Y/Z: 0,002 mm | Đo tự động phôi trên CNC EDM sinking center |
| 3A-300006 | Ø8 mm | Fixed type | Repetition accuracy X/Y/Z: 0,002 mm | Đo tự động phôi trên CNC EDM sinking center |
| 3A-300007 | Ø6 mm | Flexible type | Symmetric accuracy: 0,002 mm | Tìm/hiệu chỉnh điểm 0 cho EDM, phôi và điện cực |
-> Như vậy, 3A-300007 không đơn thuần là phiên bản Ø6 nằm giữa Ø5 và Ø8. Khác biệt quan trọng hơn nằm ở cơ cấu đầu dò: 3A-300005 và 3A-300006 là loại cố định, trong khi 3A-300007 sử dụng đầu dò flexible có lò xo.
4. Thông tin cần kiểm tra khi đặt hàng 3A-300007
- Model cần mua: 3A-300007.
- Số lượng cần đặt.
- Ảnh cảm biến đang sử dụng nếu mua thay thế.
- Model máy EDM hoặc hệ gá hiện tại nếu cần đối chiếu.
- Yêu cầu sử dụng cho máy, phôi hay điện cực.
