Cảm biến bi DØ5 A-ONE 3A-300005

Cảm biến bi DØ5 A-ONE 3A-300005 So sánh

Liên hệ

Cảm biến bi DØ5 A-ONE 3A-300005 là cảm biến đo loại cố định dùng trên máy CNC EDM, trang bị đầu bi Ø5 mm và độ lặp X/Y/Z 0,002 mm. Sản phẩm hỗ trợ đo tự động, xác định vị trí và tọa độ chi tiết trong quá trình thiết lập gia công EDM.

Tình trạng: Còn hàng

Mã sản phẩm: 3A-300005

Thương hiệu: Đang cập nhật

Loại sản phẩm: Linh kiện A-ONE

Chính sách hỗ trợ

Cam kết 100%

Sản phẩm chính hãng

Miễn phí giao hàng

Theo chính sách

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Cảm biến bi DØ5 A-ONE 3A-300005 | Sensor with ball DØ5

Cảm biến bi DØ5 A-ONE 3A-300005 là thiết bị đo và xác định vị trí dùng trên máy EDM CNC. Sản phẩm sử dụng đầu bi đường kính Ø5 mm, hỗ trợ máy xác định vị trí và tọa độ của chi tiết trong quá trình thiết lập và đo tự động.

Model 3A-300005 thuộc nhóm thiết bị đo lường và kiểm soát của hệ thống gá kẹp nhanh A-ONE, phù hợp với các hệ thống gia công EDM yêu cầu khả năng xác định vị trí có độ lặp cao.

Trong quá trình thiết lập gia công EDM, việc xác định chính xác vị trí của chi tiết là bước quan trọng trước khi chạy chương trình. Cảm biến bi 3A-300005 được sử dụng làm phần tử đo tiếp xúc để hỗ trợ xác định vị trí của phôi trên máy.

Khi đầu bi tiếp xúc với bề mặt cần đo, hệ thống máy có thể sử dụng tín hiệu đo để phục vụ quá trình xác định tọa độ và thiết lập vị trí gia công. Theo thông số của nhà sản xuất, phiên bản 3A-300005 có độ lặp theo các hướng X, Y và Z là 0,002 mm.

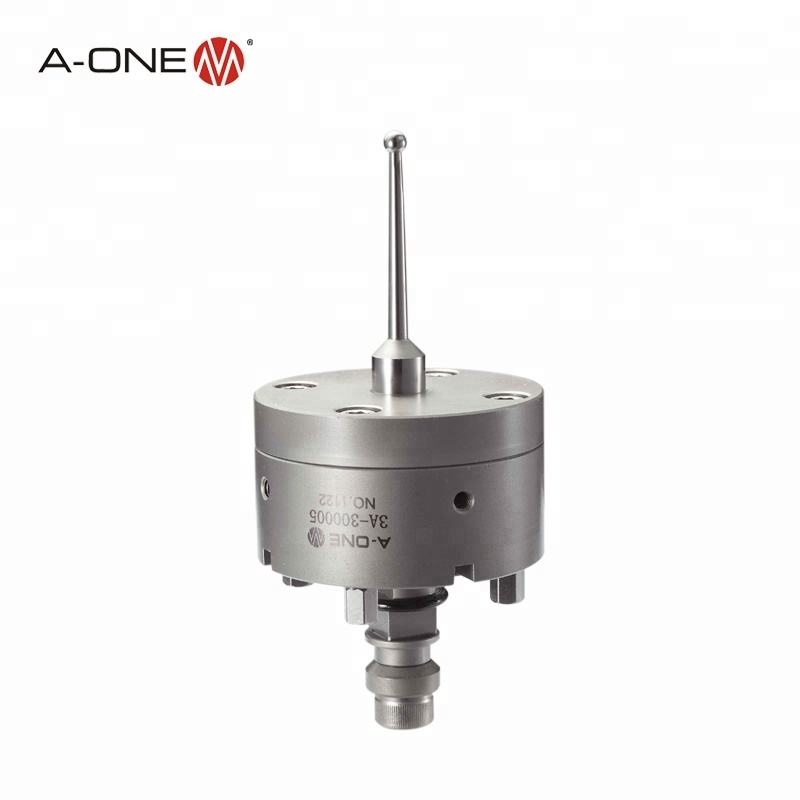

Cảm biến bi DØ5 A-ONE 3A-300005

1. Thông số cảm biến bi A-ONE 3A-300005

Thương hiệu	A-ONE
Model	3A-300005
Tên tiếng Anh	Sensor with ball DØ5
Kiểu	Fixed type – loại cố định
Đường kính bi cảm biến	Ø5 mm
Độ lặp	X, Y, Z: 0,002 mm
Thiết bị sử dụng	Máy CNC EDM / EDM sinking center
Chức năng	Đo tự động và xác định vị trí chi tiết gia công

2. Đặc điểm của cảm biến bi DØ5 3A-300005

Đầu tiếp xúc dạng bi có đường kính Ø5 mm.
Thiết kế loại cố định – Fixed type.
Độ lặp X/Y/Z đạt 0,002 mm theo thông số A-ONE.
Dùng cho quá trình đo tự động chi tiết trên máy CNC EDM.
Hỗ trợ xác định vị trí và tọa độ chi tiết trước quá trình gia công.
Thuộc hệ thiết bị đo lường và kiểm soát của hệ thống gá kẹp nhanh A-ONE.

3. So sánh cảm biến A-ONE 3A-300005, 3A-300006 và 3A-300007

Ba model 3A-300005, 3A-300006 và 3A-300007 đều thuộc nhóm thiết bị đo lường và kiểm soát A-ONE dành cho EDM, nhưng khác nhau về đường kính đầu bi, kết cấu cảm biến và mục đích đo. Vì vậy không nên lựa chọn chỉ dựa vào hình dáng bên ngoài.

Đặc điểm	3A-300005	3A-300006	3A-300007
Đầu bi	Ø5 mm	Ø8 mm	Ø6 mm
Kiểu cảm biến	Fixed type – loại cố định	Fixed type – loại cố định	Flexible type – loại linh hoạt
Thông số độ chính xác/độ lặp công bố	Repetition accuracy X/Y/Z: 0,002 mm	Repetition accuracy X/Y/Z: 0,002 mm	Symmetric accuracy: 0,002 mm
Kết cấu đầu dò	Bi Ø5 cố định	Bi Ø8 cố định	Đầu dò có lò xo, bi Ø6 có khả năng dịch chuyển
Công dụng theo catalogue	Đo tự động phôi trên máy CNC EDM sinking	Đo tự động phôi trên máy CNC EDM sinking	Tìm/chỉnh điểm 0 cho EDM, phôi và điện cực

3A-300005 và 3A-300006 là hai phiên bản gần nhau nhất. Cả hai đều thuộc loại Fixed type và được A-ONE công bố độ lặp theo X, Y, Z là 0,002 mm. Điểm khác biệt dễ nhận biết nhất nằm ở đường kính đầu bi:

3A-300005: đầu bi Ø5 mm.
3A-300006: đầu bi Ø8 mm.

=> Cả hai được A-ONE chỉ định cho chức năng đo tự động chi tiết trên máy CNC EDM sinking. Khi thay thế cảm biến, cần đối chiếu đúng model và kích thước đầu bi thay vì coi 3A-300005 và 3A-300006 là cùng một mã.

3A-300007 khác rõ hơn về kết cấu. Thay vì đầu bi cố định, model này sử dụng đầu dò có lò xo và bi Ø6 dạng flexible. Thiết kế đầu bi có khả năng dịch chuyển giúp bảo vệ cơ cấu đầu dò khi xảy ra tiếp xúc trong quá trình tìm chuẩn.

Theo catalogue A-ONE, 3A-300007 được sử dụng cho zero point correction trên máy EDM, phôi và điện cực. Catalogue công bố độ chính xác đối xứng của đầu dò là 0,002 mm.
