Chốt tham chiếu UnoSet A-ONE 3A-200040

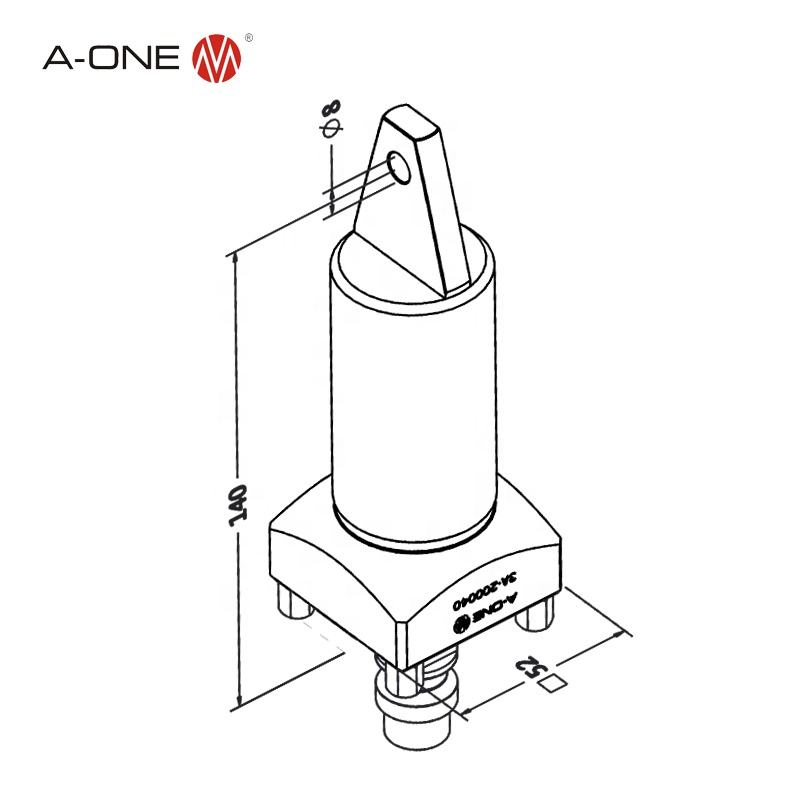

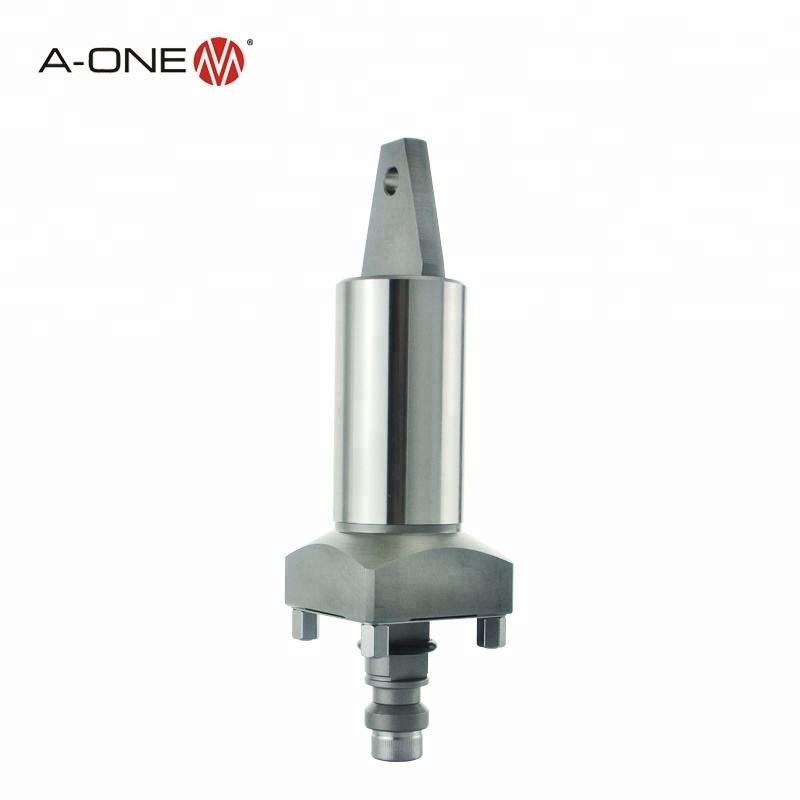

Chốt tham chiếu UnoSet A-ONE 3A-200040 (Reference pin UnoSet) là dụng cụ chuẩn cơ khí dùng xác lập chuẩn đo trên mâm cặp ngang. Sản phẩm được tôi cứng và gia công mài, có lỗ Ø8 mm theo catalogue A-ONE.
Chốt cung cấp vị trí tham chiếu để thực hiện thao tác đo và kiểm tra theo cấu hình hệ gá. Khi lựa chọn, cần đối chiếu giao diện lắp với mâm cặp đang sử dụng.
Vai trò của chốt tham chiếu trên mâm cặp ngang
Khi kiểm tra một hệ gá, người vận hành cần chuẩn tham chiếu rõ ràng để đối chiếu các phép đo. Chốt 3A-200040 phục vụ việc xác lập chuẩn đo trên mâm cặp bố trí theo phương ngang, theo mô tả của nhà sản xuất.
Phương pháp tiếp xúc, dụng cụ đo và cách xác lập tọa độ phụ thuộc vào hệ thống thực tế. Chốt không tự hiển thị kết quả hoặc tự truyền tọa độ vào bộ điều khiển máy.
Chốt tham chiếu UnoSet A-ONE 3A-200040
1. Thông tin kỹ thuật A-ONE 3A-200040
| Thương hiệu | A-ONE |
|---|---|
| Mã sản phẩm | 3A-200040 |
| Tên catalogue | Reference pin UnoSet |
| Tên gọi | Chốt tham chiếu UnoSet, chốt chuẩn đo |
| Đặc điểm chế tạo | Tôi cứng, gia công mài |
| Lỗ theo catalogue | Ø8 mm |
| Công dụng | Xác lập chuẩn đo trên mâm cặp ngang |
Chốt tham chiếu UnoSet A-ONE 3A-200040
2. Khi nào nên sử dụng 3A-200040?
- Khi thiết lập hệ gá ngang: cần dụng cụ chuẩn để xác lập vị trí tham chiếu cho phép đo.
- Sau khi tháo lắp hoặc bảo trì: kiểm tra lại chuẩn theo quy trình của hệ gá.
- Khi đối chiếu kết quả đo: sử dụng cùng chuẩn và cách bố trí để thuận tiện so sánh.
- Khi nghi ngờ sai lệch gá đặt: hỗ trợ kiểm tra chuẩn trước khi điều chỉnh công việc.
a. Thông tin cần kiểm tra trước khi đặt hàng
| Thông tin | Mục đích kiểm tra |
|---|---|
| Mã hoặc ảnh mâm cặp | Đối chiếu giao diện lắp của chốt UnoSet |
| Hướng bố trí mâm cặp | Xác nhận phù hợp ứng dụng mâm cặp ngang |
| Dụng cụ và phương pháp đo | Kiểm tra khả năng tiếp cận chuẩn |
| Không gian lắp đặt | Tránh vướng bộ gá, phôi và hành trình máy |
| Yêu cầu dung sai hoặc chứng nhận | Xác nhận tài liệu kỹ thuật trước khi chốt đơn |
b. Lưu ý sử dụng và bảo quản
- Vệ sinh vị trí lắp và các bề mặt dùng làm chuẩn trước khi đo.
- Kiểm tra trạng thái kẹp, tránh đo khi chốt chưa được giữ ổn định.
- Bố trí dụng cụ đo theo đúng hướng và quy trình kiểm tra.
- Tránh va đập, làm xước bề mặt chuẩn hoặc làm hư mép lỗ.
- Bảo quản riêng và kiểm tra tình trạng chốt trước lần sử dụng tiếp theo.
-> Độ tin cậy của phép đo phụ thuộc vào tình trạng chốt, mâm cặp, dụng cụ đo và cách thực hiện. Đặc điểm tôi cứng và mài không thay thế cho thông số dung sai hoặc kết quả kiểm tra của dụng cụ chuẩn.
3. Câu hỏi thường gặp
- 3A-200040 có phải chốt cảm biến không?
Không. Nhà sản xuất xác định đây là chốt tham chiếu UnoSet dùng xác lập chuẩn đo trên mâm cặp ngang. - Có dùng được với mọi mâm cặp không?
Cần đối chiếu giao diện lắp và cấu hình hệ gá. Không mặc định tương thích chỉ dựa vào tên UnoSet hoặc thương hiệu A-ONE. - Sản phẩm có kèm mâm cặp và dụng cụ đo không?
Cần xác nhận phạm vi cung cấp khi báo giá; không mặc định mã chốt bao gồm các thiết bị này. - Khi hỏi giá cần gửi gì?
Cung cấp mã 3A-200040, số lượng, ảnh hoặc mã mâm cặp và yêu cầu đo để đối chiếu đúng cấu hình.
