| Model | 3A-100075 |
| Hệ chuẩn | R-type |
| Vật liệu | Thép không gỉ, tôi cứng, mài phẳng |
| Chức năng | Căn chỉnh song song trục X/Y/Z và vị trí góc đầu kẹp R |
| Kiểu tấm | Tấm chuẩn phẳng |
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

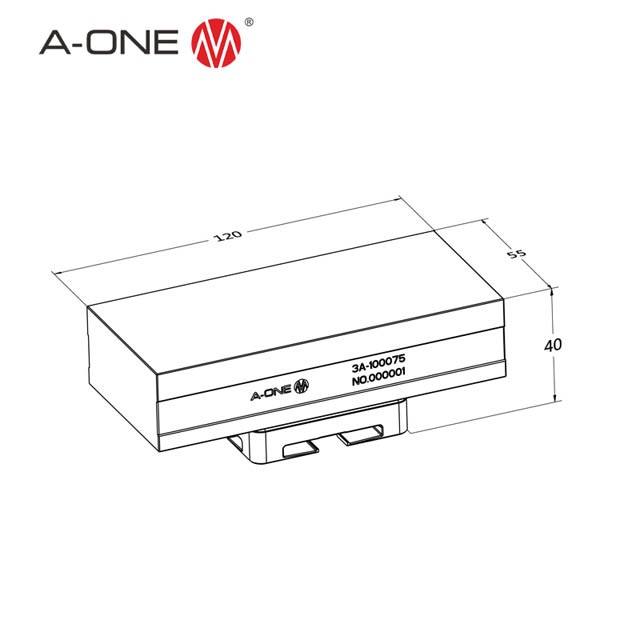

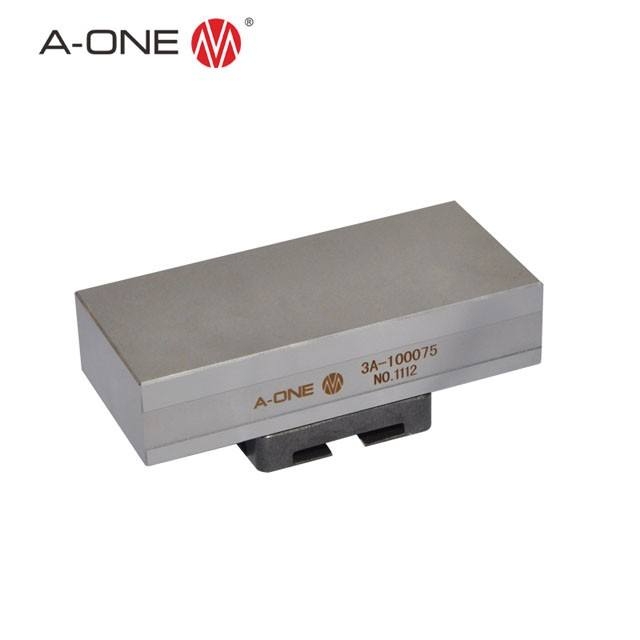

Thước căn chuẩn phẳng loại R A-ONE 3A-100075
Thước căn chuẩn phẳng loại R A-ONE 3A-100075 (R type flat calibration gauge) là dụng cụ chuẩn cơ khí dùng kiểm tra và căn chỉnh độ song song của mâm cặp theo các hướng X, Y, Z. Sản phẩm hỗ trợ rà chỉnh hệ gá trước khi đưa vào sử dụng hoặc sau khi tháo lắp, bảo trì.
Thước tạo bề mặt tham chiếu để kết hợp với đồng hồ so hoặc dụng cụ đo phù hợp. Kết quả kiểm tra được đọc trên dụng cụ đo bên ngoài, không phải trên bản thân thước.
=> Sau khi gá thước đúng vị trí, dụng cụ đo được bố trí tiếp xúc với bề mặt chuẩn. Khi rà theo hướng quy định, độ biến thiên của số chỉ giúp đánh giá sai lệch tương đối giữa bề mặt chuẩn và hướng chuyển động.
Cần xác định rõ bề mặt đo, hướng rà và chiều dài rà. Chênh lệch số chỉ chỉ có ý nghĩa khi gắn với điều kiện kiểm tra cụ thể; không nên so sánh các kết quả được đo bằng cách bố trí khác nhau.
1. Thông tin sản phẩm A-ONE 3A-100075
| Thương hiệu | A-ONE |
|---|---|
| Mã sản phẩm | 3A-100075 |
| Tên tiếng Anh | R type flat calibration gauge |
| Loại dụng cụ | Thước căn chuẩn phẳng loại R |
| Đối tượng kiểm tra | Mâm cặp |
| Công dụng theo nhà sản xuất | Kiểm tra và căn chỉnh độ song song theo các hướng X, Y, Z |
| Dụng cụ kết hợp | Đồng hồ so hoặc thiết bị đo phù hợp với quy trình kiểm tra |
2. Các điểm tổng quan về 3A-100075
Vị trí lắp mâm cặp ảnh hưởng đến quan hệ giữa hệ gá và các hướng chuyển động của máy. Khi bề mặt chuẩn bị nghiêng so với hướng cần kiểm tra, số chỉ của đồng hồ sẽ thay đổi trong quá trình rà.
Thước 3A-100075 cung cấp chuẩn phẳng phục vụ thao tác này. Người vận hành dựa vào kết quả rà để đánh giá và điều chỉnh mâm cặp theo quy trình của hệ thống.
a. Khi nào nên sử dụng 3A-100075?
- Khi lắp mới mâm cặp: kiểm tra trạng thái căn chỉnh trước khi sử dụng.
- Sau khi tháo lắp hoặc bảo trì: đối chiếu lại độ song song của hệ gá.
- Khi kết quả gá đặt xuất hiện sai lệch: kiểm tra vị trí mâm cặp để hỗ trợ xác định nguyên nhân.
- Trong kiểm tra định kỳ: ghi nhận kết quả rà để theo dõi tình trạng thiết bị.
b. Kiểm tra trước khi chọn thước
- Mã và cấu hình mâm cặp: đối chiếu giao diện lắp với thước loại R.
- Không gian thao tác: bảo đảm dụng cụ đo tiếp cận được các bề mặt cần rà.
- Yêu cầu kiểm tra: xác định hướng đo và tiêu chí chấp nhận của hệ gá.
- Thông số chuẩn: xác nhận kích thước, dung sai và phạm vi cung cấp trước khi đặt hàng.
-> Không mặc định thước tương thích với mọi mâm cặp chỉ vì cùng được gọi là loại R. Cần kiểm tra kết cấu lắp thực tế.
c. Lưu ý sử dụng và bảo quản
- Làm sạch bề mặt chuẩn và vị trí tiếp xúc trước khi gá.
- Kiểm tra thước được kẹp ổn định, không có phoi hoặc dị vật tại mặt lắp.
- Gá dụng cụ đo chắc chắn và rà chậm để hạn chế rung.
- Tránh va đập, làm xước hoặc dùng bề mặt chuẩn làm điểm kê dụng cụ.
- Bảo quản riêng sau khi sử dụng để bảo vệ các bề mặt đo.
3. Câu hỏi thường gặp
- 3A-100075 có phải máy đo tự động không?
Không. Đây là dụng cụ chuẩn cơ khí, cần kết hợp thiết bị đo để kiểm tra và đọc sai lệch. - Thước này có dùng để kiểm tra độ phẳng của mọi chi tiết không?
Công dụng được nhà sản xuất nêu là kiểm tra và căn chỉnh độ song song của mâm cặp theo X, Y, Z. Không nên mặc định đây là dụng cụ kiểm tra độ phẳng đa năng. - Có kèm đồng hồ so và mâm cặp không?
Cần xác nhận phạm vi cung cấp khi đặt hàng; không mặc định mã 3A-100075 bao gồm các thiết bị này.
