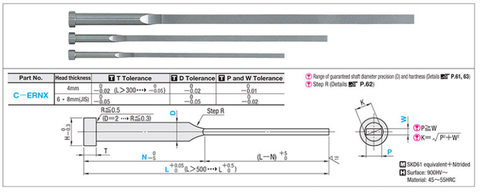

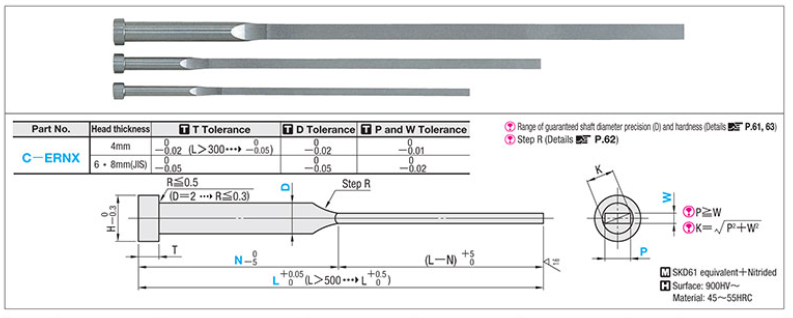

Bản vẽ Pin đẩy ERNX

2. Thông số kỹ thuật của chốt đẩy dẹt ERNX15

• Mã sản phẩm :  ERNX15
• Đường kính (D):  Ø15 mm
• Độ dày đầu chốt (T): 8mm
• Chiều dài tiêu chuẩn(L): 200-600mm
• Chiều cao đầu: 20mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

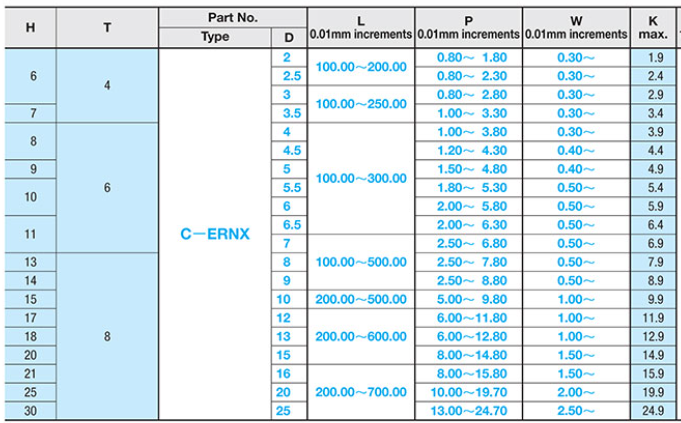

Thông số chốt dẹt ERNX

3 .Cách bố trí nhiều pin đẩy ERNX15 để phân bố lực đều

Trong các khuôn ép nhựa có sản phẩm kích thước lớn, việc sử dụng một pin đẩy lớn chưa chắc mang lại hiệu quả bằng bố trí nhiều pin hợp lý. Đây là yếu tố quan trọng giúp nâng cao tuổi thọ khuôn và chất lượng sản phẩm.

• Phân bổ lực theo hình dạng sản phẩm

Đối với các chi tiết có bề mặt rộng hoặc kết cấu không đối xứng, nên bố trí nhiều pin ERNX15 tại các vùng chịu lực chính thay vì tập trung lực đẩy vào một điểm. Điều này giúp sản phẩm được đẩy ra đồng đều và giảm nguy cơ cong vênh.

• Ưu tiên các vị trí có gân tăng cứng

Các gân tăng cứng hoặc vùng có thành dày thường chịu lực tốt hơn. Đặt pin đẩy tại những vị trí này sẽ giúp giảm nguy cơ để lại dấu trên các bề mặt yêu cầu tính thẩm mỹ.

• Kết hợp nhiều đường kính pin

Trong nhiều thiết kế khuôn, pin ERNX15 thường được kết hợp với các model nhỏ hơn như ERNX8 hoặc ERNX10 để tối ưu không gian và phân bố lực đẩy hợp lý hơn.

• Tránh bố trí pin quá gần nhau

Khoảng cách giữa các pin cần được tính toán phù hợp. Nếu đặt quá sát, lực đẩy có thể tập trung vào một vùng nhỏ, gây biến dạng sản phẩm hoặc làm giảm độ bền của tấm đẩy.

• Kiểm tra cân bằng lực trước khi chế tạo khuôn

Sử dụng phần mềm mô phỏng hoặc tính toán lực đẩy ngay từ giai đoạn thiết kế sẽ giúp xác định vị trí pin hợp lý, giảm số lần chỉnh sửa khuôn sau khi đưa vào sản xuất.

4. Mua pin đẩy dẹt ERNX15 ở đâu uy tín?

Lựa chọn đúng pin đẩy không chỉ giúp hệ thống đẩy hoạt động ổn định mà còn góp phần kéo dài tuổi thọ của toàn bộ bộ khuôn. Vì vậy, doanh nghiệp nên ưu tiên các nhà cung cấp có đầy đủ thông số kỹ thuật, nguồn gốc sản phẩm rõ ràng và khả năng tư vấn theo bản vẽ.

Linhkienkhuon247 cung cấp đầy đủ các model pin đẩy dẹt ERNX tiêu chuẩn JIS với nhiều quy cách và chiều dài khác nhau. Đội ngũ kỹ thuật sẵn sàng hỗ trợ lựa chọn model phù hợp, tư vấn giải pháp bố trí pin đẩy và báo giá nhanh theo yêu cầu.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
