Pin Đẩy Dẹt ERNX16 So sánh

0₫

Chiều Dài(L)

ERNX15x200

ERNX15x250

ERNX15x300

ERNX15x400

ERNX15x500

ERNX15x600

ERNX15x700

Thông số kỹ thuật của chốt đẩy dẹt ERNX16

Mã sản phẩm : ERNX15
Đường kính (D): Ø15 mm
Độ dày đầu chốt (T): 8 mm
Chiều dài tiêu chuẩn(L):200-600 mm
Chiều cao đầu: 20 mm
Vật liệu: SKD61 Equivalent
Xử lý: Nitride
Độ cứng bề mặt: ≥900HV
Độ cứng lõi: 45–55HRC

Tình trạng: Còn hàng

Mã sản phẩm: ERNX15200

Thương hiệu: Đang cập nhật

Loại sản phẩm: linh kiện khuôn nhựa

Chính sách hỗ trợ

Đối chiếu mã hàng

Xác nhận mã và quy cách trước khi đặt

Phí vận chuyển

Theo chính sách vận chuyển

Đổi trả trong 7 ngày

Kể từ ngày mua hàng

Pin Đẩy Dẹt ERNX16 | Chốt Đẩy Dẹt Ø16 SKD61 Chính Xác Cho Khuôn Tải Lớn

1. Pin đẩy dẹt ERNX16 là gì?

Pin đẩy dẹt ERNX16 (Flat Ejector Pin Ø16) là model có đường kính thân Ø16 mm thuộc dòng pin đẩy dẹt ERNX tiêu chuẩn JIS. Đây là một trong những kích thước được sử dụng phổ biến trong các bộ khuôn ép nhựa công suất lớn, nơi hệ thống đẩy phải làm việc với tải trọng cao và chu kỳ sản xuất liên tục. Chốt ERNX16 được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride nhằm nâng cao độ cứng bề mặt, giảm mài mòn và tăng khả năng chịu nhiệt. Thiết kế đầu dẹt giúp lực đẩy được phân bố đều, góp phần bảo vệ bề mặt sản phẩm và nâng cao độ ổn định của toàn bộ hệ thống đẩy.

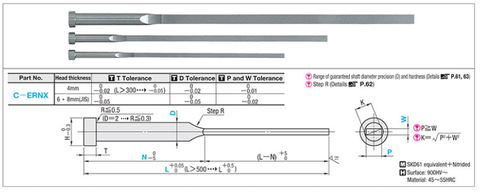

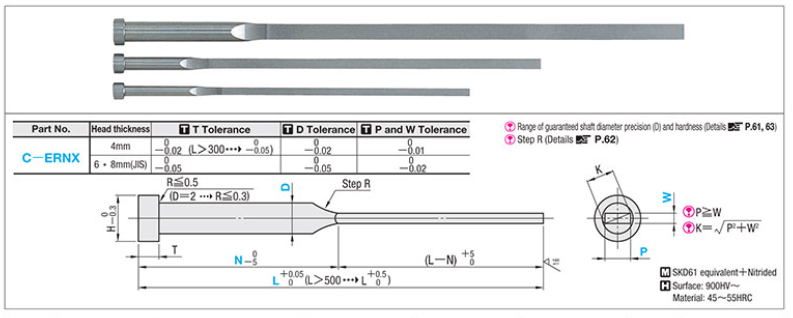

bản vẽ ERNX

Bản vẽ Pin đẩy ERNX

2. Thông số kỹ thuật của chốt đẩy dẹt ERNX16

Mã sản phẩm : ERNX16
Đường kính (D): Ø16 mm
Độ dày đầu chốt (T): 8mm
Chiều dài tiêu chuẩn(L): 200-700mm
Chiều cao đầu: 21mm
Vật liệu: SKD61 Equivalent
Xử lý: Nitride
Độ cứng bề mặt: ≥900HV
Độ cứng lõi: 45–55HRC

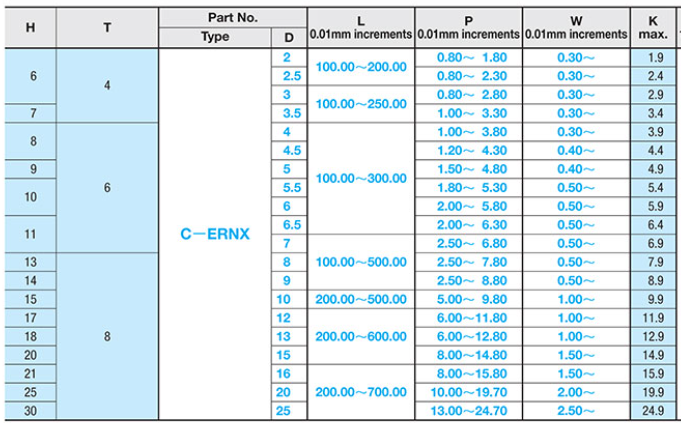

Thông số ERNX2

Thông số chốt dẹt ERNX

3 .Nên chọn pin đẩy dẹt ERNX16 hay pin đẩy tròn?

Đây là câu hỏi mà nhiều đơn vị thiết kế khuôn thường gặp khi chế tạo các bộ khuôn có kích thước lớn. Thực tế, mỗi loại pin đều có ưu điểm riêng và cần lựa chọn theo yêu cầu của sản phẩm.

a, Khi nào nên sử dụng pin đẩy dẹt ERNX16?

Pin đẩy dẹt ERNX16 phù hợp với các sản phẩm có bề mặt rộng hoặc hình dạng phức tạp. Nhờ diện tích tiếp xúc lớn, lực đẩy được phân bố đồng đều hơn, hạn chế hiện tượng lõm hoặc hằn dấu trên bề mặt sản phẩm.

Đây là lựa chọn phù hợp cho:

Vỏ thiết bị điện.
Pallet nhựa.
Thùng chứa công nghiệp.
Chi tiết nhựa có thành mỏng nhưng diện tích lớn.

b, Khi nào nên sử dụng pin đẩy tròn?

Pin đẩy tròn thích hợp với các vị trí có không gian lắp đặt hạn chế hoặc các chi tiết có hình dạng đối xứng. Loại pin này dễ gia công, dễ thay thế và thường được sử dụng ở những vị trí chỉ cần lực đẩy vừa phải.

c, Có nên kết hợp cả hai loại pin?

Trong thực tế, nhiều bộ khuôn sử dụng đồng thời pin đẩy dẹt và pin đẩy tròn. Pin dẹt đảm nhiệm các vị trí chịu tải lớn hoặc yêu cầu tính thẩm mỹ cao, trong khi pin tròn được bố trí tại các khu vực còn lại để tối ưu chi phí và không gian lắp đặt.

=> Việc kết hợp đúng hai loại pin sẽ giúp hệ thống đẩy hoạt động hiệu quả hơn, đồng thời giảm nguy cơ cong vênh hoặc biến dạng sản phẩm.

4. So sánh ERNX16 với ERNX16 và ERNX20

Tiêu chí	ERNX16	ERNX16	ERNX20
Đường kính thân	Ø15	Ø16	Ø20
Khả năng chịu tải	Rất cao	Xuất sắc	Cực cao
Hành trình làm việc	Dài	Dài	Rất dài
Ứng dụng	Khuôn lớn	Khuôn công nghiệp	Khuôn hạng nặng
