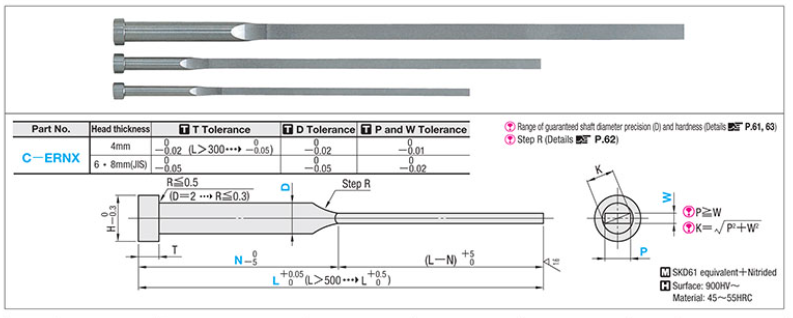

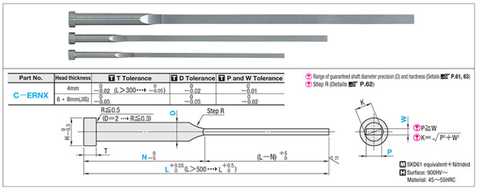

Bản vẽ Pin đẩy ERNX

2. Thông số kỹ thuật của chốt đẩy dẹt ERNX20

• Mã sản phẩm :  ERNX20
• Đường kính (D):  Ø20 mm
• Độ dày đầu chốt (T): 8mm
• Chiều dài tiêu chuẩn(L): 200-700mm
• Chiều cao đầu: 25mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

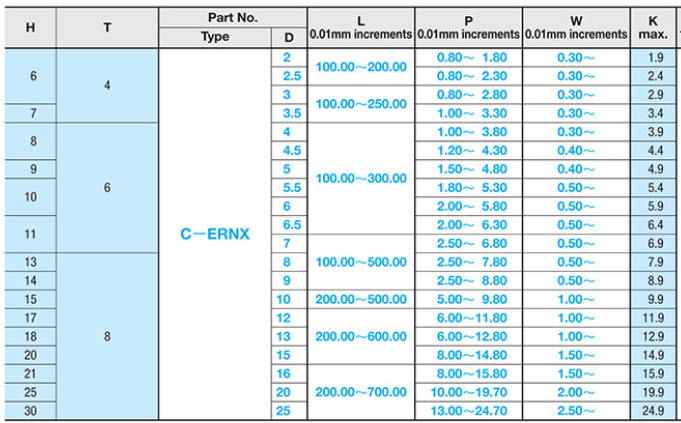

Thông số chốt dẹt ERNX

3 .Những lỗi thường gặp khi hệ thống đẩy chịu tải cao

Khi sử dụng các model lớn như ERNX20, nhiều người cho rằng chỉ cần tăng đường kính pin là có thể giải quyết mọi vấn đề. Tuy nhiên, trên thực tế, phần lớn sự cố của hệ thống đẩy lại xuất phát từ thiết kế và lắp đặt chưa hợp lý.

• Chỉ tăng đường kính pin mà không tính lại lực đẩy

Đường kính lớn giúp pin chịu lực tốt hơn, nhưng nếu lực đẩy vẫn tập trung vào một vài vị trí thì sản phẩm vẫn có thể bị cong vênh hoặc kẹt khuôn. Trước khi lựa chọn ERNX20, nên tính toán tổng lực đẩy và phân bổ số lượng pin phù hợp.

• Hành trình đẩy quá dài

Khi hành trình đẩy lớn, pin phải chịu thêm tải trọng uốn. Nếu không lựa chọn chiều dài phù hợp hoặc thiếu bạc dẫn hướng, pin vẫn có nguy cơ bị lệch tâm trong quá trình làm việc.

• Bố trí pin không cân đối

Một số bộ khuôn chỉ tập trung pin ở giữa sản phẩm mà bỏ qua các vùng mép hoặc gân tăng cứng. Điều này khiến lực đẩy không đồng đều và dễ gây biến dạng sản phẩm sau khi tách khuôn.

• Không kiểm tra độ đồng tâm

Nếu lỗ dẫn hướng gia công không chính xác hoặc pin lắp lệch tâm, ma sát sẽ tăng lên đáng kể. Đây là nguyên nhân phổ biến khiến pin mòn nhanh và làm giảm tuổi thọ của toàn bộ hệ thống đẩy.

• Thiếu bảo dưỡng định kỳ

Ngay cả pin chất lượng cao cũng cần được vệ sinh và bôi trơn định kỳ. Bụi nhựa hoặc cặn bẩn tích tụ lâu ngày sẽ làm tăng ma sát và ảnh hưởng đến độ chính xác của chuyển động.

4.  FAQ

• Pin đẩy dẹt ERNX20 phù hợp với loại khuôn nào?
  ERNX20 thường được sử dụng cho khuôn ép nhựa hạng nặng, sản phẩm kích thước lớn và các ứng dụng yêu cầu hệ thống đẩy chịu tải cao.
•  Vì sao pin đẩy ERNX20 vẫn có thể bị cong dù đường kính lớn?
  Nguyên nhân thường đến từ việc bố trí pin không hợp lý, hành trình đẩy quá dài, lắp đặt lệch tâm hoặc thiếu bạc dẫn hướng, chứ không chỉ phụ thuộc vào đường kính pin.
•  ERNX20 có cần bảo dưỡng định kỳ không?
  Có. Việc vệ sinh, kiểm tra độ đồng tâm và bôi trơn định kỳ giúp giảm ma sát, hạn chế mài mòn và kéo dài tuổi thọ của pin cũng như toàn bộ hệ thống đẩy.
