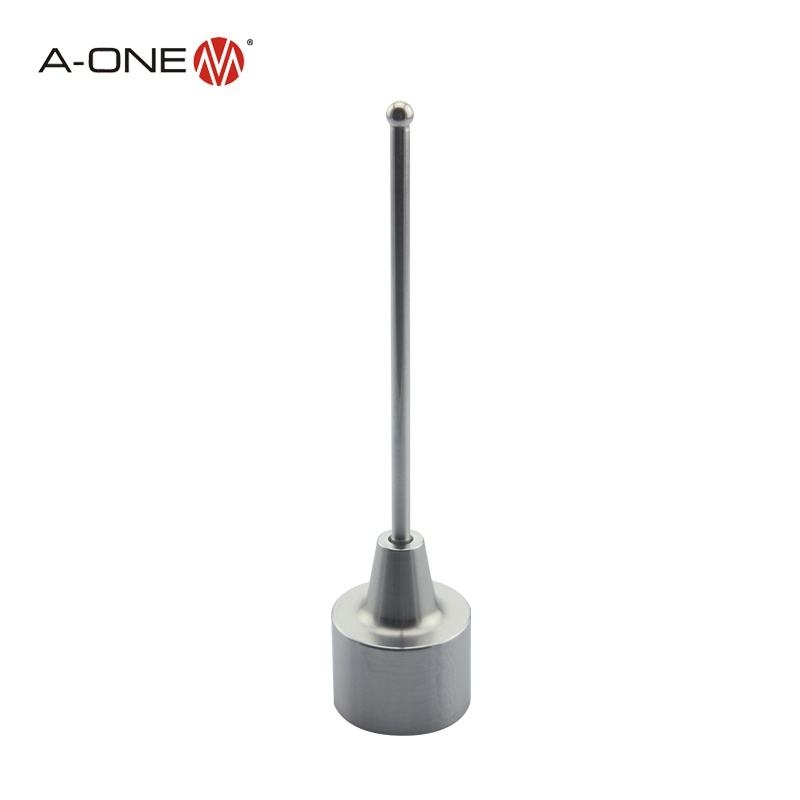

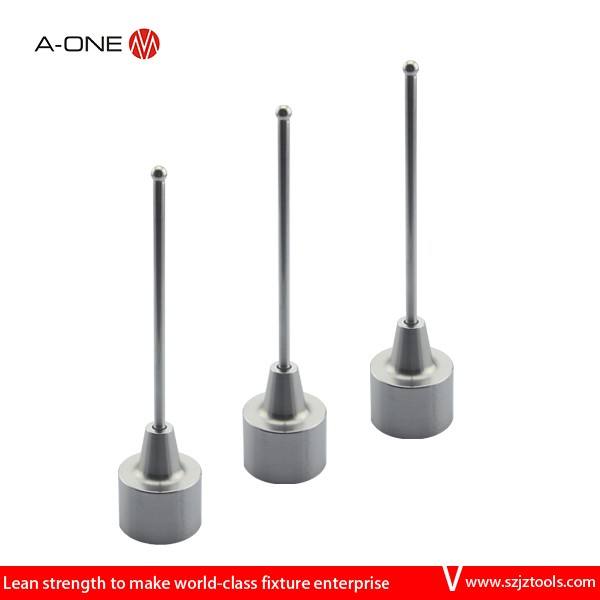

Bi định vị A-ONE 3A-300090 cho bàn máy EDM

Bi định vị A-ONE 3A-300090 (Locating ball) là phụ kiện tạo vị trí tham chiếu trên bàn máy gia công xung điện EDM. Sản phẩm sử dụng thép không gỉ và có đế từ, thuận tiện bố trí trên bề mặt bàn máy phù hợp.

Theo catalogue A-ONE, bi có độ tròn 0,002 mm. Bề mặt cầu được sử dụng làm chuẩn tiếp xúc trong quá trình lấy vị trí tham chiếu, tùy theo phương pháp dò và cấu hình máy tại xưởng.

Độ tròn 0,002 mm mô tả sai lệch hình dạng của bi. Thông số này không đồng nghĩa với độ chính xác lấy gốc, độ lặp lại sau khi tháo lắp hoặc độ chính xác gia công của máy EDM.

=> Kết quả lấy chuẩn còn phụ thuộc vào độ ổn định của đế, độ sạch bề mặt, hệ thống dò, tình trạng máy và thao tác thực hiện. Khi di chuyển bi sang vị trí mới, cần xác lập lại tọa độ tham chiếu theo quy trình của máy.

1. Thông số kỹ thuật A-ONE 3A-300090

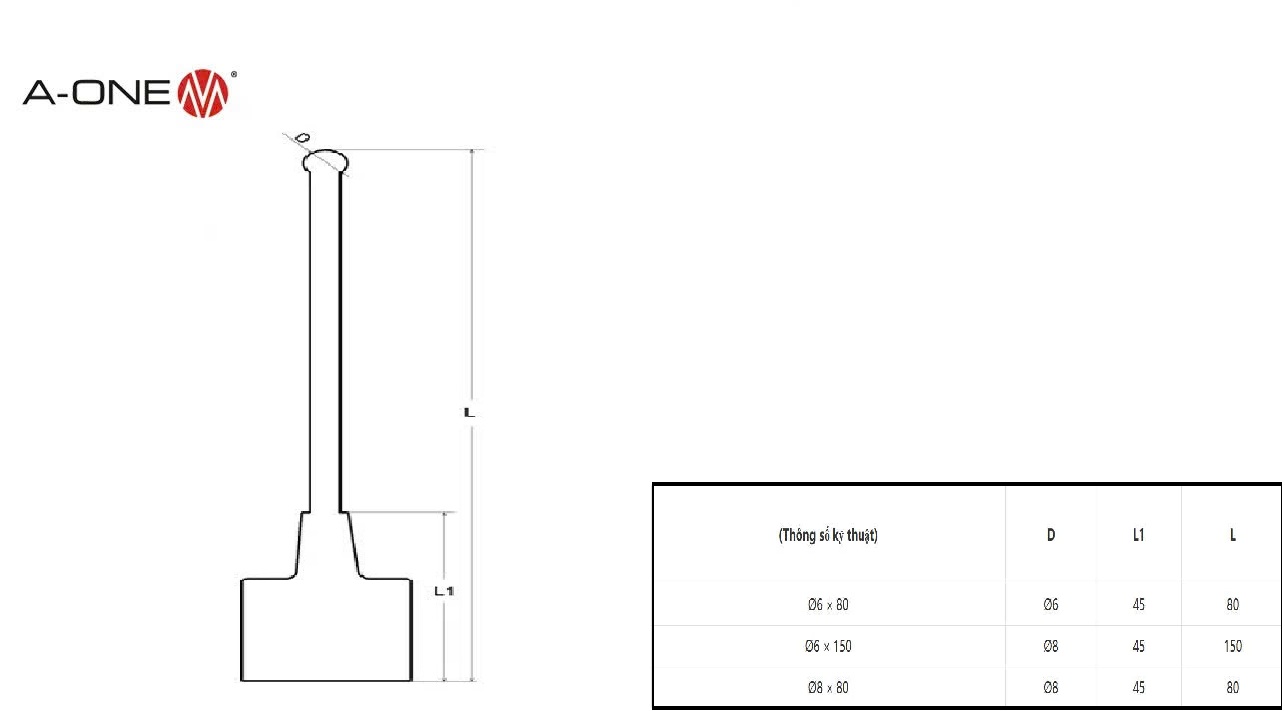

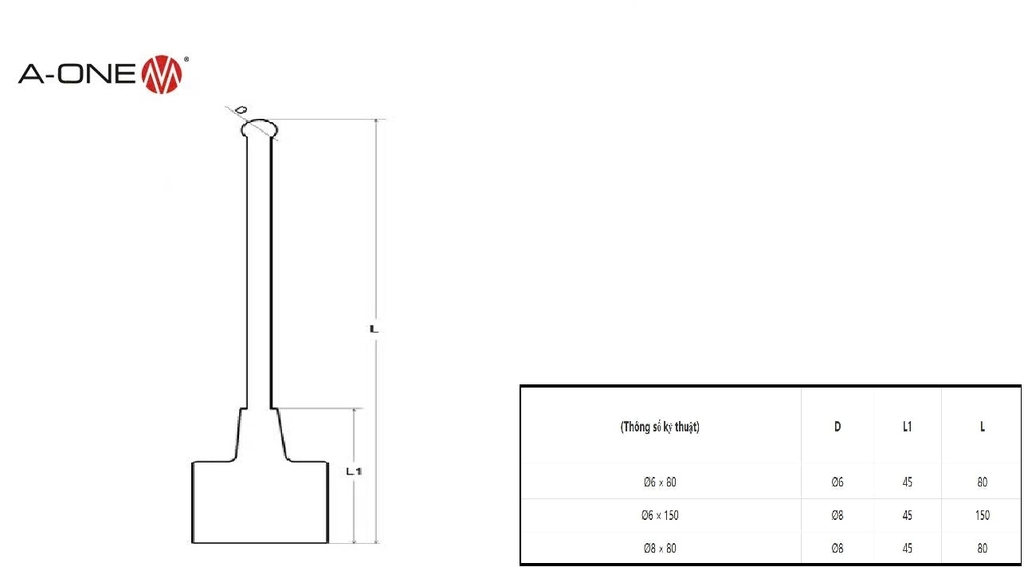

Bản vẽ và thông số 3A-300090

2. Công dụng của bi định vị 3A-300090

Trong quá trình thiết lập máy EDM, một vị trí tham chiếu rõ ràng giúp người vận hành thực hiện thao tác dò và kiểm tra tọa độ theo quy trình của máy. Bi định vị cung cấp bề mặt cầu làm chuẩn tiếp xúc; đế từ giữ cụm bi tại vị trí đã chọn trên bề mặt có khả năng hút từ.

• Tạo chuẩn tham chiếu: phục vụ thao tác lấy vị trí bằng phương pháp dò phù hợp.
• Bố trí trên bàn máy: lựa chọn vị trí thuận tiện cho hành trình tiếp cận của điện cực hoặc dụng cụ dò.
• Hỗ trợ kiểm tra khi thiết lập: sử dụng trong quy trình đối chiếu tọa độ và chuẩn bị gia công tại xưởng.

Khi nào nên sử dụng?

Bi định vị A-ONE 3A-300090 phù hợp khi xưởng cần bổ sung chuẩn dạng cầu trên bàn máy EDM và có bề mặt lắp đáp ứng yêu cầu của đế từ. Trước khi chọn, cần kiểm tra không gian lắp, hành trình máy và phương pháp lấy chuẩn đang sử dụng.

Nếu bàn máy hoặc tấm gá không có khả năng hút từ, cần xác nhận phương án lắp phù hợp trước khi đặt hàng.

3. Lưu ý sử dụng và bảo quản

• Làm sạch mặt bàn và mặt tiếp xúc của đế trước khi đặt bi.
• Kiểm tra cụm bi được giữ ổn định trước khi tiến hành dò.
• Tránh va đập, làm xước bề mặt cầu hoặc để phoi bám tại điểm tiếp xúc.
• Chọn vị trí không cản trở hành trình máy, vùng gá phôi và thao tác gia công.
• Sau khi sử dụng, vệ sinh và bảo quản để hạn chế hư hại bề mặt chuẩn.

4. Câu hỏi thường gặp

• Bi định vị 3A-300090 có đế từ không?
  Có. Catalogue A-ONE mô tả sản phẩm bằng thép không gỉ, đi kèm đế từ và lắp trực tiếp trên bàn máy EDM.
• Đây có phải cảm biến đo điện tử không?
  Catalogue xác định sản phẩm là bi định vị có đế từ. Không nên mặc định sản phẩm có bộ phận cảm biến điện tử hoặc khả năng tự xuất tín hiệu đo.
• Cần gửi thông tin gì để được tư vấn?
  Gửi mã 3A-300090, số lượng, ảnh vị trí dự kiến lắp và yêu cầu kích thước. Sun Việt hỗ trợ đối chiếu cấu hình trước khi đặt hàng.
