| Hệ chuẩn | ITS size 50 |
| Kích thước | 52 × 52 × 147 mm |
| Đường kính chốt | Ø50 mm |
| Vật liệu | Thép không gỉ, tôi cứng, mài chính xác |
| Công dụng | Căn chỉnh radial / axial / góc của đầu kẹp ITS |
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

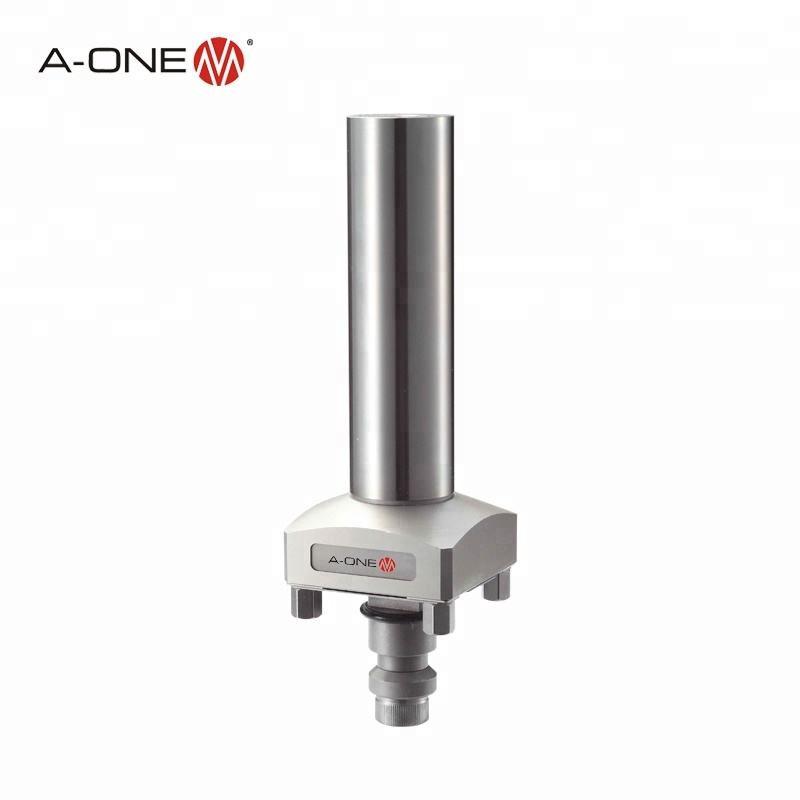

Chốt kiểm tra Ø50 A-ONE 3A-100031
Chốt kiểm tra A-ONE 3A-100031 (Checking pin Ø50) là dụng cụ chuẩn dùng để kiểm tra và căn chỉnh vị trí hướng kính, dọc trục và góc của mâm cặp ITS. Sản phẩm thuộc hệ ITS kích thước 50, được tôi cứng và gia công mài theo mô tả của nhà sản xuất.
Khi gá chốt vào mâm cặp phù hợp, người vận hành sử dụng dụng cụ đo bên ngoài để rà các bề mặt chuẩn và đánh giá sai lệch. Đây là chốt kiểm tra cơ khí, không phải đầu dò cảm biến điện tử.
Chốt kiểm tra 3A-100031 đóng vai trò chuẩn cơ khí được gá vào mâm cặp để dụng cụ đo bên ngoài rà kiểm tra. Trong khi đó, chốt cảm biến là bộ phận tiếp xúc của một cụm dò dùng lấy vị trí phôi hoặc điện cực.
Hai loại có vai trò khác nhau. Khi đặt hàng, cần xác định nhu cầu là kiểm tra mâm cặp hay thay đầu dò cảm biến để chọn đúng sản phẩm.
1. Thông tin kỹ thuật A-ONE 3A-100031
| Thương hiệu | A-ONE |
|---|---|
| Mã sản phẩm | 3A-100031 |
| Tên catalogue | Checking pin Ø50 |
| Hệ thống | ITS kích thước 50 |
| Đặc điểm chế tạo | Tôi cứng, gia công mài |
| Công dụng | Kiểm tra và căn chỉnh vị trí hướng kính, dọc trục và góc của mâm cặp ITS |
| Cách kiểm tra | Kết hợp dụng cụ đo và bộ gá phù hợp |
2. Chốt kiểm tra hỗ trợ căn chỉnh những gì?
Chốt 3A-100031 cung cấp bề mặt chuẩn để rà kiểm tra sau khi được gá vào mâm cặp. Theo catalogue A-ONE, sản phẩm phục vụ ba nhóm căn chỉnh:
- Hướng kính: kiểm tra vị trí theo phương hướng kính của mâm cặp.
- Dọc trục: kiểm tra vị trí theo phương trục của hệ gá.
- Vị trí góc: kiểm tra và điều chỉnh hướng góc của mâm cặp.
Cách bố trí đồng hồ so, bề mặt được rà và hướng di chuyển phải tuân theo quy trình kiểm tra của hệ gá. Không mặc định một lần rà có thể đánh giá toàn bộ sai lệch.
3. Khi nào nên sử dụng 3A-100031?
- Lắp đặt mâm cặp ITS: kiểm tra vị trí trước khi đưa hệ gá vào sử dụng.
- Sau tháo lắp hoặc bảo trì: đối chiếu lại trạng thái căn chỉnh của mâm cặp.
- Khi nghi ngờ sai lệch gá đặt: kiểm tra hệ gá trước khi điều chỉnh quy trình gia công.
- Kiểm tra định kỳ: theo dõi kết quả đo theo quy trình quản lý thiết bị của xưởng.
Lưu ý: Khi sử dụng, để kết quả kiểm tra đáng tin cậy
- Vệ sinh bề mặt chuẩn và các vị trí tiếp xúc của mâm cặp trước khi gá.
- Kiểm tra chốt đã được kẹp đúng và ổn định.
- Gá dụng cụ đo chắc chắn, chọn hướng tiếp xúc phù hợp.
- Rà chậm, tránh va đập hoặc làm xước bề mặt chuẩn.
- Ghi nhận vị trí rà, hướng đo và kết quả để thuận tiện đối chiếu.
=> Kết quả kiểm tra phụ thuộc vào tình trạng chốt chuẩn, mâm cặp, dụng cụ đo và phương pháp thực hiện. Đặc điểm tôi cứng và mài không thay thế cho thông số dung sai hoặc chứng nhận kiểm tra của sản phẩm.
