Pin Đẩy Dẹt ERNX3 | Chốt Đẩy Dẹt Ø3 Tiêu Chuẩn JIS Cho Khuôn Ép Nhựa

1. Pin đẩy dẹt ERNX3 là gì?

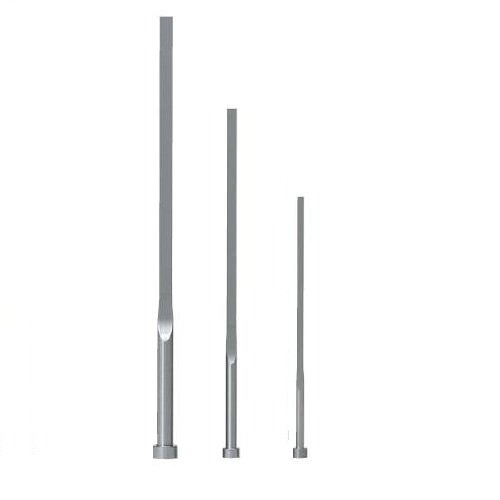

Pin đẩy dẹt ERNX3 (Flat Ejector Pin Ø3) là phiên bản có đường kính thân D = 3 mm thuộc dòng pin đẩy dẹt ERNX tiêu chuẩn JIS. Sản phẩm được thiết kế để tạo lực đẩy ổn định, giúp lấy sản phẩm ra khỏi khuôn ép nhựa mà không làm biến dạng hoặc để lại vết hằn trên bề mặt.

Pin ERNX3 được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride giúp bề mặt đạt độ cứng khoảng 900 HV, tăng khả năng chống mài mòn, chịu nhiệt và làm việc ổn định trong môi trường ép nhựa liên tục.

Để pin đẩy hoạt động hiệu quả, cần lưu ý:

• Chọn chiều dài pin phù hợp với chiều cao khuôn.
• Kết hợp với lỗ dẫn hướng có độ chính xác cao.
• Kiểm tra độ song song và độ vuông góc khi lắp đặt.
• Bảo dưỡng định kỳ để tránh mài mòn bất thường.

=> Việc lựa chọn đúng kích thước ERNX3 sẽ giúp hệ thống đẩy hoạt động ổn định và nâng cao tuổi thọ khuôn.

=> Xem thêm tại: pin đẩy dẹt ERNX là gì?

2. Đặc điểm và ưu điểm của pin đẩy dẹt ERNX3

• Đường kính Ø3 mm cân bằng giữa độ cứng và kích thước

Đường kính thân 3 mm giúp pin có độ cứng cao hơn ERNX2 nhưng vẫn đủ nhỏ để lắp đặt trong các khuôn có không gian hạn chế. Đây là một trong những kích thước được sử dụng phổ biến trong khuôn ép nhựa.

• Đầu dẹt giúp giảm biến dạng sản phẩm

Thiết kế đầu dẹt giúp lực đẩy phân bố đều trên bề mặt tiếp xúc, giảm áp lực cục bộ và hạn chế hiện tượng lõm hoặc trắng bề mặt sản phẩm.

• Thép SKD61 chịu nhiệt và chịu mài mòn

Vật liệu SKD61 Equivalent có khả năng chịu nhiệt tốt, ít biến dạng khi làm việc ở nhiệt độ cao, phù hợp với chu kỳ ép liên tục.

• Bề mặt Nitride tăng tuổi thọ

Lớp Nitride có độ cứng khoảng 900 HV giúp pin chống mài mòn, chống dính nhựa và duy trì độ chính xác sau thời gian dài sử dụng.

• Gia công chính xác theo tiêu chuẩn JIS

Các kích thước được gia công với dung sai cao, giúp pin hoạt động ổn định, giảm rung động và kéo dài tuổi thọ của khuôn.

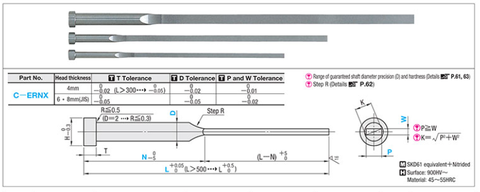

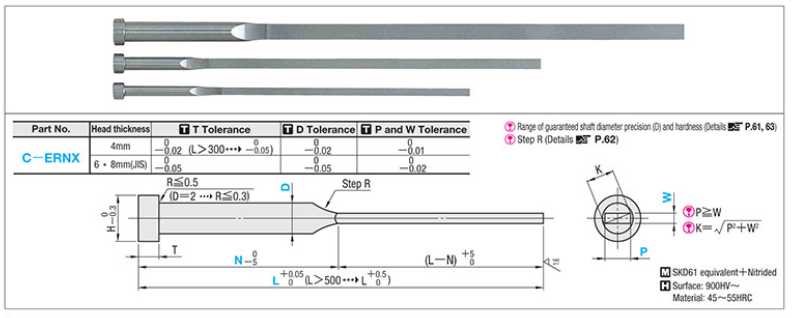

Bản vẽ Pin đẩy ERNX

3. Thông số kỹ thuật của chốt đẩy dẹt ERNX3

• Mã sản phẩm :  ERNX3
• Đường kính (D):  Ø3 mm
• Độ dày đầu chốt (T): 4 mm
• Chiều dài tiêu chuẩn(L): 100-250 mm
• Chiều cao đầu: 6mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

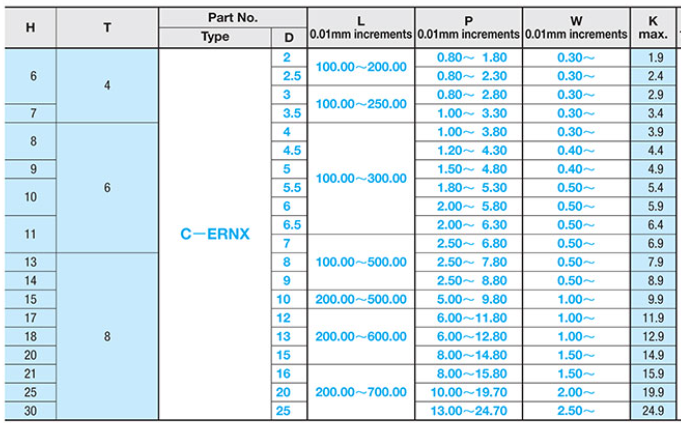

Thông số chốt dẹt ERNX

4. So sánh ERNX3 với ERNX2 và ERNX4

=> Mỗi dòng có một đặc tính nổi bật riêng, phù hợp với đa dạng các ngành và doanh nghiệp.

5. Khi nào nên sử dụng pin đẩy dẹt ERNX3?

Pin dẹt ERNX3 là lựa chọn phù hợp trong các trường hợp:

• Khuôn ép nhựa có sản phẩm kích thước nhỏ và trung bình.
• Chi tiết có thành mỏng cần phân bố lực đẩy đều.
• Khuôn nhiều lòng (Multi-cavity Mold).
• Khuôn linh kiện điện tử, thiết bị gia dụng và sản phẩm nhựa kỹ thuật.
• Các vị trí không đủ không gian để sử dụng pin đẩy tròn có đường kính lớn.

6. Câu hỏi thường gặp (FAQ)

• Pin dẹt ERNX3 phù hợp với loại khuôn nào?

Pin ERNX3 thường được sử dụng trong khuôn ép nhựa cho linh kiện điện tử, thiết bị gia dụng, phụ kiện nhựa và các sản phẩm có kích thước nhỏ đến trung bình.

• Chốt đẩy dẹt ERNX3 có thể thay thế pin đẩy tròn không?

Trong nhiều ứng dụng, có thể. Thiết kế đầu dẹt giúp tăng diện tích tiếp xúc, phù hợp với các vị trí cần lực đẩy phân bố đều.

• Chốt ERNX3 có cần xử lý bôi trơn không?

Thông thường pin đẩy được bôi trơn trong quá trình bảo dưỡng khuôn để giảm ma sát và tăng tuổi thọ.

7. Linhkienkhuon247 cung cấp pin đẩy dẹt ERNX3 chính hãng

Linhkienkhuon247 chuyên cung cấp pin đẩy dẹt ERNX3 tiêu chuẩn JIS với nhiều chiều dài và kích thước khác nhau, đáp ứng nhu cầu của các doanh nghiệp chế tạo khuôn ép nhựa.

Cam kết

• Đúng tiêu chuẩn JIS.
• Thép SKD61 chất lượng cao.
• Bề mặt Nitride đạt độ cứng ≥900 HV.
• Gia công chính xác.
• Đầy đủ kích thước tiêu chuẩn.
• Giao hàng nhanh toàn quốc.
• Tư vấn lựa chọn theo bản vẽ khuôn.
