Pin Đẩy Dẹt ERNX4 | Chốt Đẩy Dẹt Ø4 Tiêu Chuẩn JIS Cho Khuôn Ép Nhựa

1. Pin đẩy dẹt ERNX4 là gì?

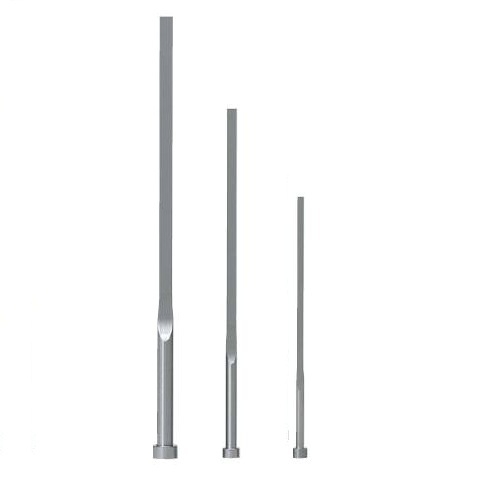

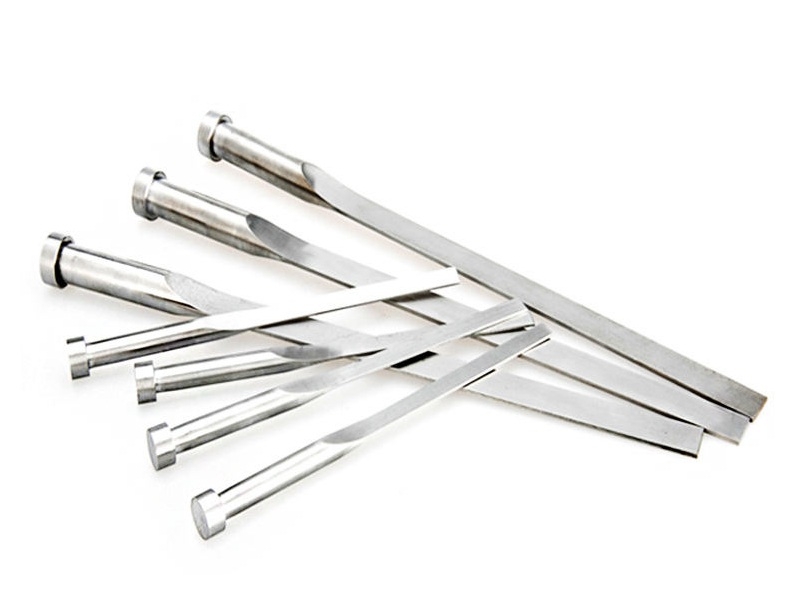

Pin đẩy dẹt ERNX4 (Flat Ejector Pin Ø4) là pin đẩy thuộc dòng pin đẩy dẹt ERNX với đường kính thân 4 mm, được thiết kế để hỗ trợ quá trình đẩy sản phẩm ra khỏi khuôn ép nhựa một cách ổn định và chính xác. Nhờ thiết kế đầu dẹt, chốt ERNX4 giúp phân bố lực đẩy đều trên bề mặt sản phẩm, hạn chế hiện tượng cong vênh hoặc để lại dấu vết sau khi đẩy.

Sản phẩm được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride với độ cứng bề mặt khoảng 900 HV, giúp tăng khả năng chống mài mòn, chịu nhiệt và duy trì độ chính xác trong quá trình sản xuất liên tục.

Pin dẹt ERNX4 với đường kính Ø4 mm, phù hợp với các khuôn ép nhựa có sản phẩm kích thước trung bình và yêu cầu lực đẩy lớn hơn.

ERNX4 được sử dụng rộng rãi trong:

• Khuôn ép nhựa gia dụng.
• Khuôn linh kiện ô tô, xe máy.
• Khuôn vỏ thiết bị điện, điện tử.
• Khuôn sản phẩm nhựa kỹ thuật.
• Khuôn có nhiều điểm đẩy trên bề mặt rộng.
• Hệ thống đẩy yêu cầu độ ổn định cao.

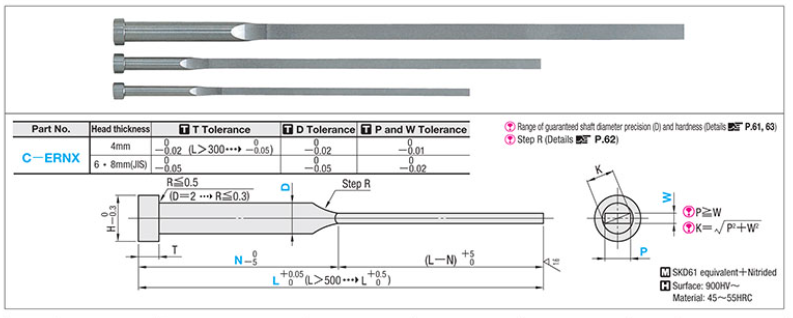

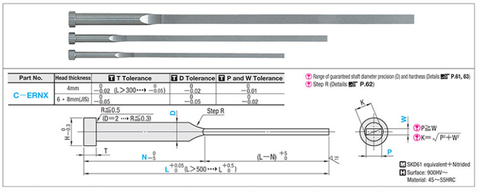

Bản vẽ Pin đẩy ERNX

2. Thông số kỹ thuật của chốt đẩy dẹt ERNX4

• Mã sản phẩm :  ERNX4
• Đường kính (D):  Ø4 mm
• Độ dày đầu chốt (T): 6 mm
• Chiều dài tiêu chuẩn(L): 100-300 mm
• Chiều cao đầu: 8mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

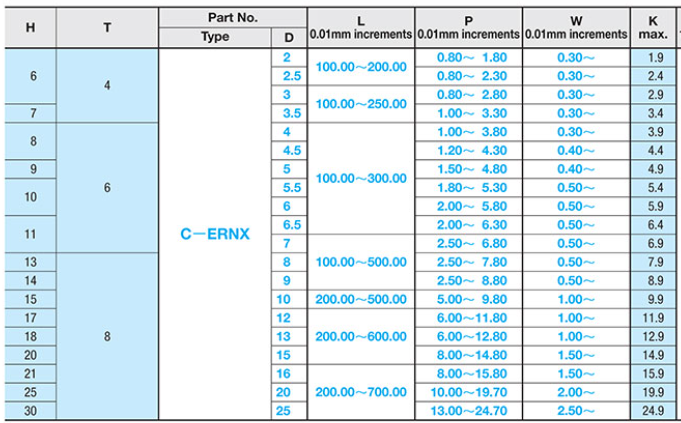

Thông số chốt dẹt ERNX

3. Khi nào nên chọn ERNX4?

Bạn nên sử dụng Pin dẹt ERNX4 khi:

• Cần lực đẩy lớn hơn ERNX2 hoặc ERNX3.
• Sản phẩm có diện tích tiếp xúc lớn.
• Hành trình đẩy dài.
• Muốn tăng độ cứng của pin để hạn chế cong khi làm việc.
• Thiết kế khuôn cho phép sử dụng pin Ø4 mm.

=> Việc lựa chọn đúng đường kính pin sẽ giúp giảm mài mòn, tăng độ ổn định của hệ thống đẩy và kéo dài tuổi thọ khuôn

4. Câu hỏi thường gặp (FAQ)

• ERNX4 phù hợp với loại khuôn nào?

Pin ERNX4 phù hợp với khuôn ép nhựa cho các sản phẩm có kích thước trung bình, yêu cầu lực đẩy ổn định và độ chính xác cao.

• ERNX4 có thể làm việc ở nhiệt độ cao không?

Có. Vật liệu SKD61 kết hợp xử lý Nitride giúp pin chịu được môi trường nhiệt độ cao trong quá trình ép nhựa.

• ERNX4 có thể thay thế ERNX3 không?

Có thể nếu thiết kế khuôn cho phép sử dụng pin đường kính lớn hơn. Tuy nhiên cần kiểm tra kích thước lỗ lắp và yêu cầu lực đẩy trước khi thay thế.
