Pin Đẩy Dẹt ERNX5 | Chốt Đẩy Dẹt Ø5 Tiêu Chuẩn JIS Cho Khuôn Ép Nhựa

1.Tổng quan về pin đẩy dẹt ERNX5

Pin đẩy dẹt ERNX5 (Flat Ejector Pin Ø5) là dòng chốt đẩy dẹt  theo tiêu chuẩn JIS  có đường kính thân 5 mm, chuyên sử dụng trong khuôn ép nhựa để đẩy sản phẩm ra khỏi lòng khuôn một cách ổn định và an toàn

Chốt ERNX5 được chế tạo từ thép SKD61 tương đương, xử lý thấm Nitride, giúp tăng độ cứng bề mặt, chống mài mòn và kéo dài tuổi thọ khi làm việc liên tục. Đặc biệt ERNX5 có khả năng làm việc ổn định trong dây chuyền sản xuất với tần suất lớn.

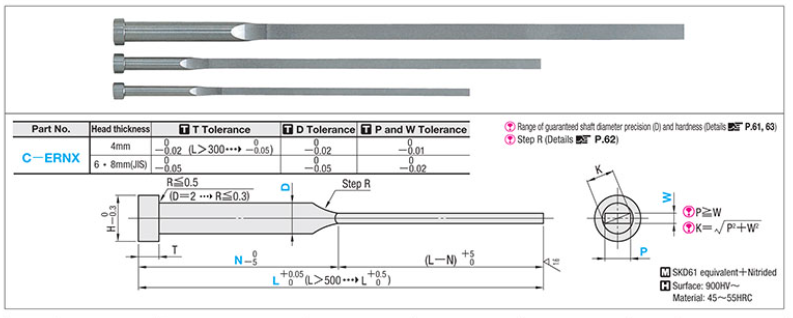

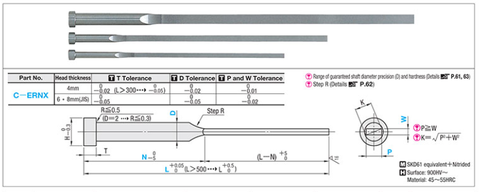

Bản vẽ Pin đẩy ERNX

2. Thông số kỹ thuật của chốt đẩy dẹt ERNX5

• Mã sản phẩm :  ERNX5
• Đường kính (D):  Ø5 mm
• Độ dày đầu chốt (T): 6mm
• Chiều dài tiêu chuẩn(L): 100-300 mm
• Chiều cao đầu: 9mm
• Vật liệu: SKD61 Equivalent
• Xử lý: Nitride
• Độ cứng bề mặt:  ≥900HV
• Độ cứng lõi: 45–55HRC

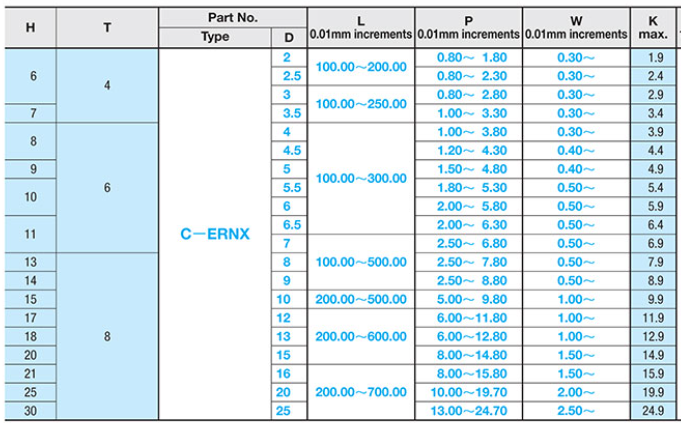

Thông số chốt dẹt ERNX

3. Khi nào nên sử dụng pin đẩy dẹt ERNX5?

Pin dẹt ERNX5 thường được lựa chọn trong các trường hợp:

• Khuôn ép nhựa có sản phẩm kích thước trung bình.
• Chi tiết có diện tích tiếp xúc lớn cần lực đẩy đồng đều.
• Hệ thống đẩy hoạt động với chu kỳ liên tục.
• Các vị trí cần tăng độ cứng của pin để hạn chế cong khi làm việc.
• Khuôn linh kiện ô tô, thiết bị điện và đồ gia dụng.

4. Lưu ý khi lựa chọn ERNX5

Để đạt hiệu quả sử dụng tối ưu, các nhà máy cần lên kế hoạch từ khâu chọn pin đến, lắp ráp và bảo dưỡng thật chi tiết, tránh các dung sai dương cộng dồn...

• Chọn chiều dài pin phù hợp với chiều cao khuôn.
• Không sử dụng pin có chiều dài vượt quá nhu cầu thực tế để tránh giảm độ cứng vững.
• Kiểm tra độ đồng tâm giữa pin và lỗ dẫn hướng trước khi lắp đặt.
• Bôi trơn định kỳ trong quá trình bảo dưỡng khuôn nhằm giảm ma sát và kéo dài tuổi thọ.
