Thông số kỹ thuật bộ định vị chính xác TSSB
Mã sản phẩm: TSSB
Loại: Pin + Bushing định vị
Lỗ bắt bulông: M4 – M10
Vật liệu Pin: SKD11
Độ cứng Pin: HRC 58–62
Độ chính xác định vị: 0.005 hoặc 0.015 mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

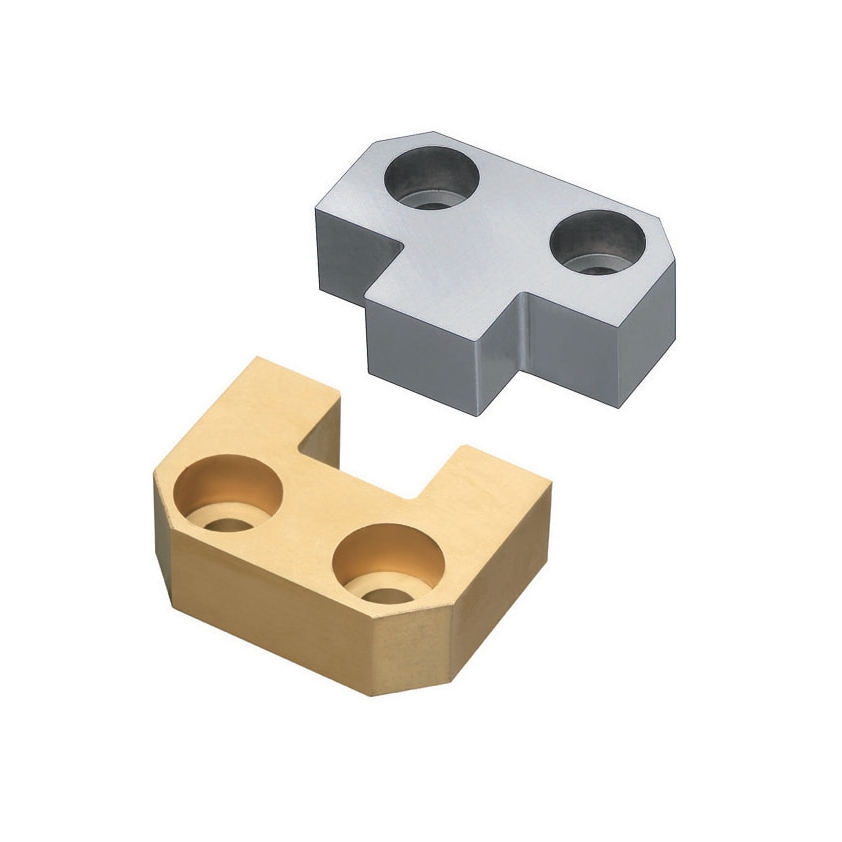

Bộ Chốt Định Vị Chính Xác TSSB
1.Giới thiệu TSSB là gì?
TSSB là bộ chốt định vị chính xác gồm Pin và Bushing, được sử dụng để định vị hai chi tiết với độ chính xác cao. Thiết kế dạng khối giúp tăng độ ổn định khi lắp ghép, phù hợp với các ứng dụng trong khuôn mẫu, jig, đồ gá và gia công cơ khí chính xác.
Bộ TSSB được gia công với dung sai chặt, giúp kiểm soát vị trí tương đối giữa hai chi tiết sau mỗi lần tháo lắp. Đây là lựa chọn phù hợp khi yêu cầu định vị chính xác cao hơn so với các chốt định vị thông thường.
Cấu tạo và nguyên lý hoạt động
Bộ TSSB gồm hai thành phần chính:
- Pin: phần chốt định vị được gia công chính xác.
- Bushing: bạc định vị tương ứng, tạo bề mặt dẫn hướng và tiếp nhận Pin.
Khi hai chi tiết cần ghép được đưa lại gần nhau, Pin đi vào Bushing và thực hiện quá trình định vị. Khi lắp hoàn toàn, cặp Pin và Bushing kiểm soát vị trí tương đối giữa hai chi tiết, giúp hạn chế sai lệch trong quá trình lắp ráp.
-> Thiết kế dạng 2 điểm định vị trên cùng một bộ giúp tăng độ ổn định và khả năng kiểm soát vị trí.

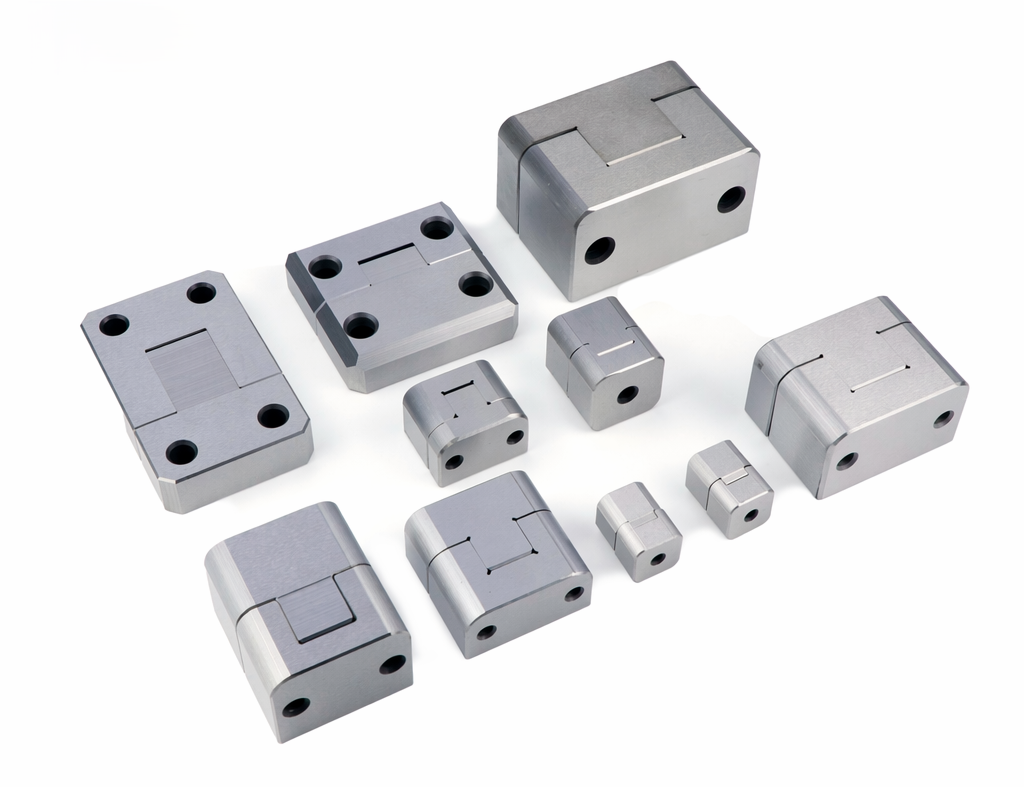

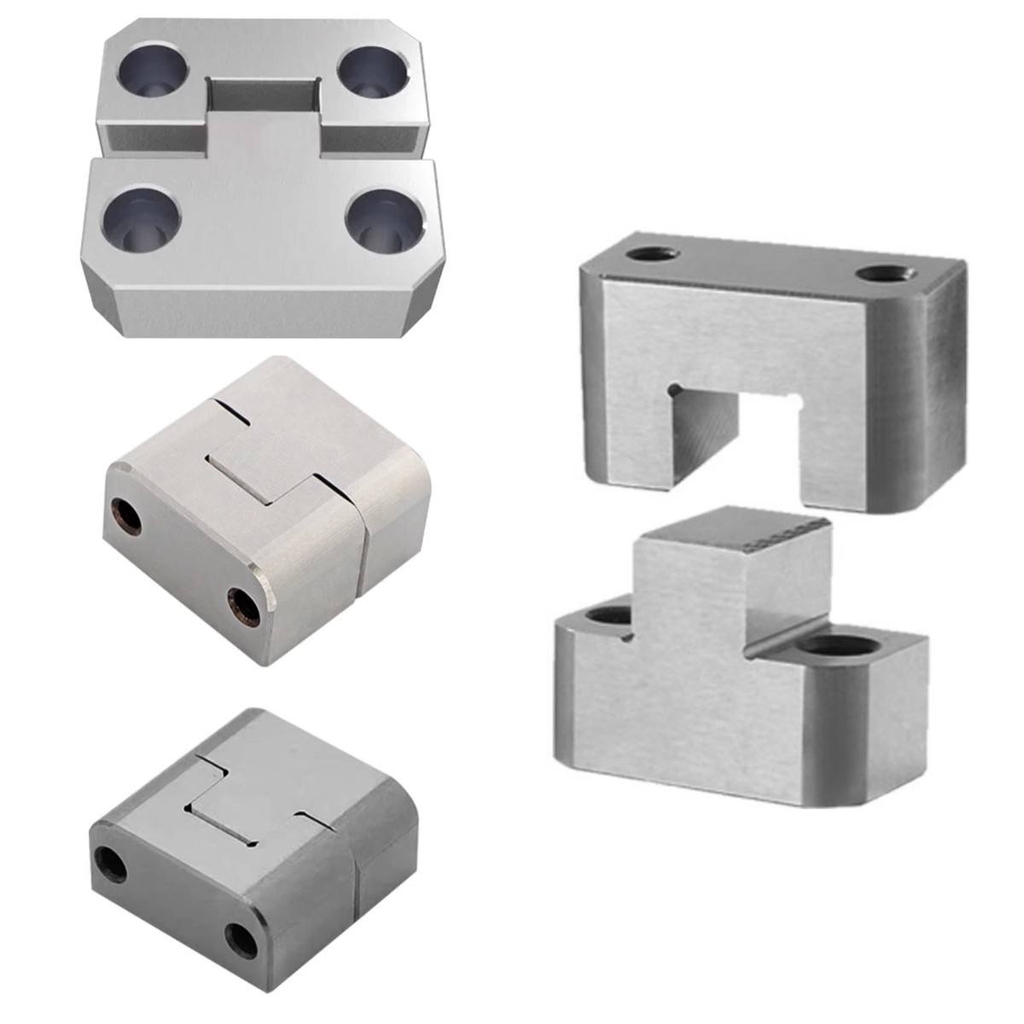

Bộ định vị chính xác TSSB
2. Thông số kỹ thuật bộ định vị chính xác TSSB
Mã sản phẩm: TSSB
Loại: Pin + Bushing định vị
Lỗ bắt bulông: M4 – M10
Vật liệu Pin: SKD11
Độ cứng Pin: HRC 58–62
Độ chính xác định vị: 0.005 hoặc 0.015 mm

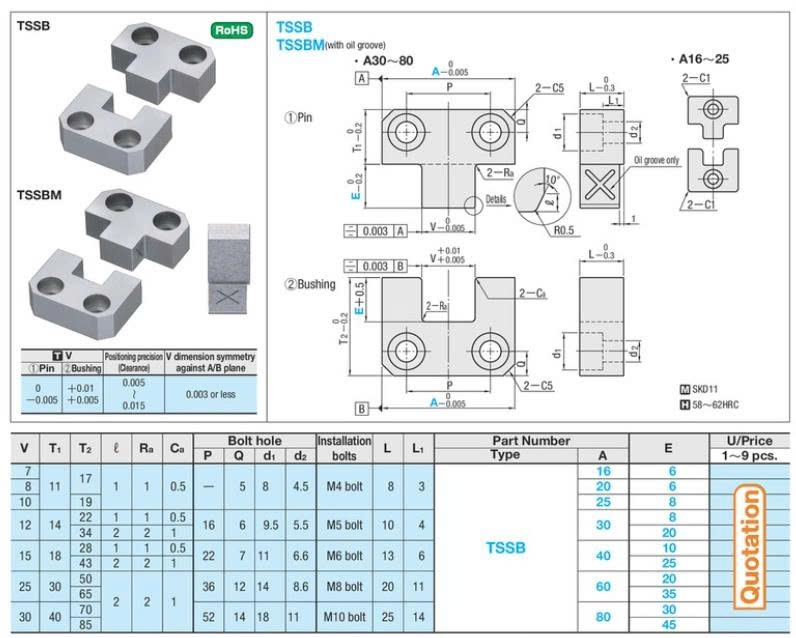

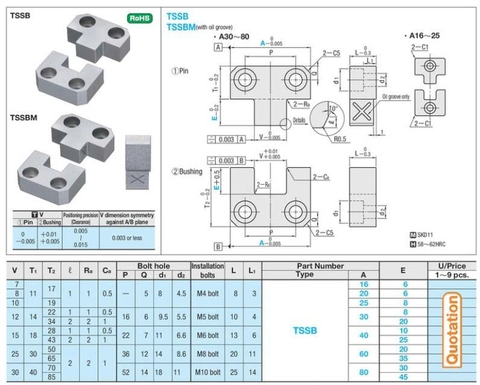

Thông số kỹ thuật TSSB
3. Ưu điểm của bộ định vị TSSB
- Độ chính xác định vị cao, phù hợp các ứng dụng yêu cầu dung sai chặt.
- Pin sử dụng SKD11, độ cứng HRC 58–62, có khả năng chống mài mòn tốt.
- Cấu tạo Pin và Bushing giúp định vị ổn định sau nhiều lần tháo lắp.
- Kết cấu nhỏ gọn, thuận tiện tích hợp vào khuôn và đồ gá.
- Có nhiều kích thước từ A16 đến A80.
- Có thể sử dụng với nhiều kích thước bulông từ M4 đến M10.
- Phù hợp cho các ứng dụng khuôn mẫu và gia công cơ khí chính xác.
4. Khi nào nên sử dụng TSSB?
Bộ định vị TSSB nên được sử dụng khi yêu cầu độ chính xác vị trí cao và hai chi tiết cần tháo lắp nhiều lần nhưng vẫn phải đảm bảo khả năng định vị lặp lại.
Một số ứng dụng tiêu biểu:
- Khuôn ép nhựa và khuôn dập.
- Jig kiểm tra và jig gia công.
- Đồ gá cơ khí chính xác.
- Định vị hai nửa khuôn hoặc hai cụm chi tiết.
- Các cơ cấu cần độ chính xác lắp ghép cao.
- Các ứng dụng cần duy trì vị trí ổn định sau nhiều lần tháo lắp.
Cách chọn TSSB
Khi lựa chọn bộ chốt định vị TSSB, cần xác định:
- Kích thước A phù hợp với không gian lắp đặt.
- Độ chính xác định vị cần thiết.
- Kích thước E theo bản vẽ của từng mã.
- Quy cách bulông lắp đặt.
- Khoảng cách và vị trí lắp hai điểm định vị.
- Không gian cần thiết để Pin và Bushing ăn khớp hoàn toàn.
=> Đối với khuôn chính xác, cần kiểm tra đồng thời dung sai vị trí, độ phẳng và độ vuông của bề mặt lắp đặt để khai thác đúng khả năng định vị của TSSB
3. Mua bộ chốt định vị TSSB ở đâu?
SUN VIỆT cung cấp bộ chốt định vị TSSB phục vụ các ứng dụng khuôn mẫu, jig, đồ gá và gia công cơ khí chính xác.
✅ Đầy đủ kích thước tiêu chuẩn.
✅ Hỗ trợ tư vấn lựa chọn tải trọng phù hợp.
✅ Hàng có sẵn kho.
✅ Giao hàng nhanh toàn quốc.
✅ Hỗ trợ khách hàng doanh nghiệp.
✅ Xuất hóa đơn VAT đầy đủ.
