Thông số đai ốc chữ T
Loại: Đai ốc chữ T
Thân ren: M6, M8 ... M48.
Chất liệu: S45C
Độ cứng: 32-35 Hrc
Bề mặt: Xử lý nhiệt hóa đen bề mặt tăng độ cứng và chống gỉ
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Bu Lông Chữ T - Ứng Dụng Trong CNC

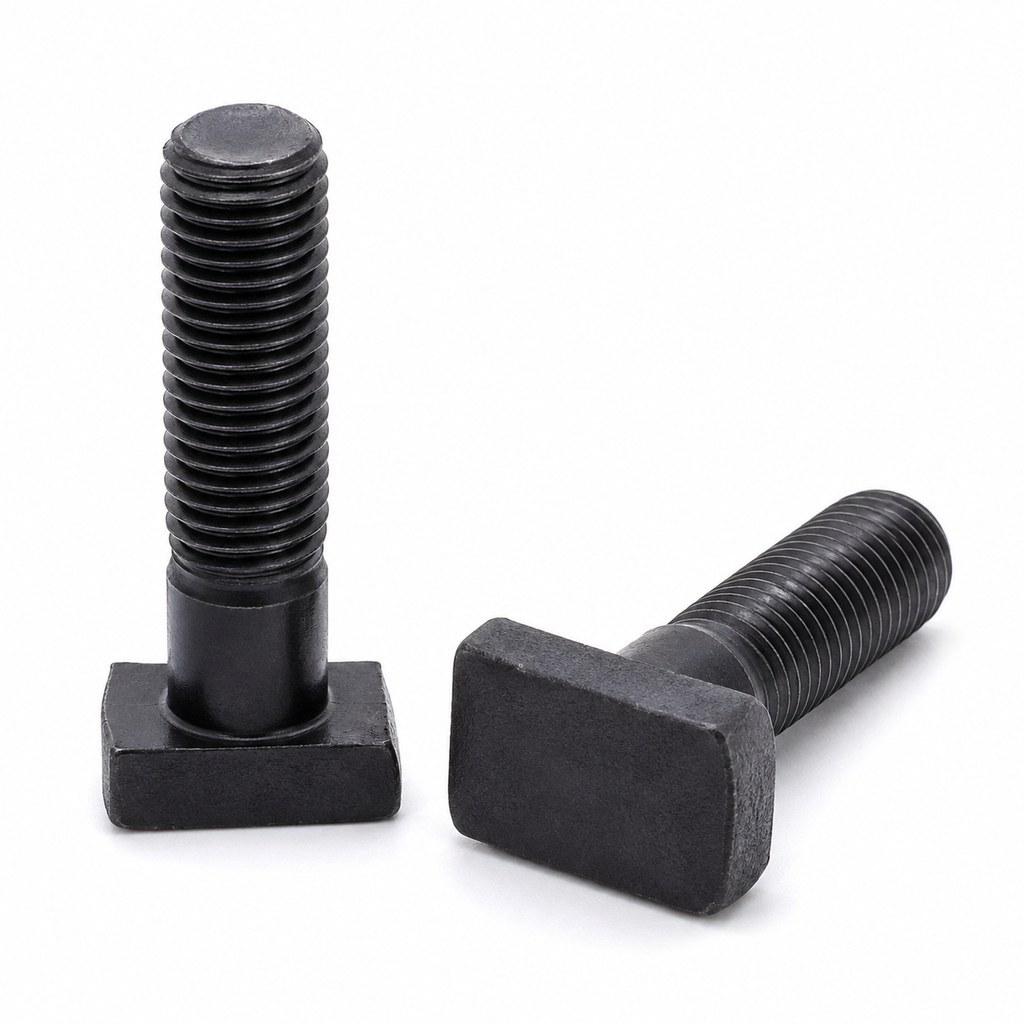

1. Bu Lông chữ T là gì?
Bu lông chữ T (T-Bolt) là linh kiện liên kết chuyên dụng cho rãnh T của bàn máy, bàn gá và đồ gá cơ khí. Phần đầu bu lông được thiết kế dạng chữ T để đưa vào rãnh, trong khi thân bu lông có ren ngoài để kết hợp với đai ốc và cố định thiết bị.

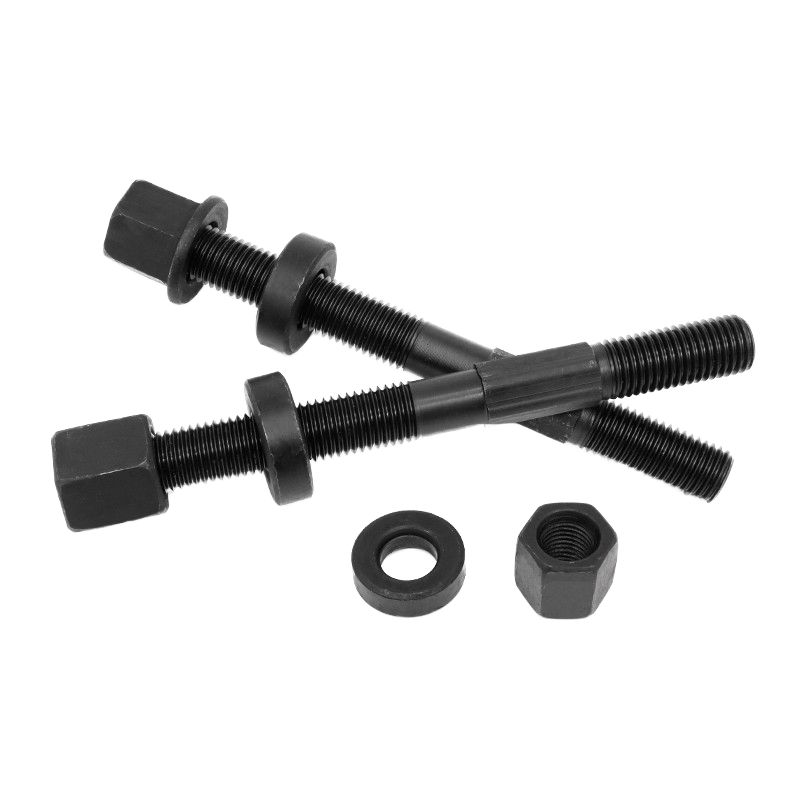

-> Bu lông chữ T thường được sử dụng cùng đai ốc chữ T, vòng đệm hoặc các bộ kẹp để cố định ê tô, đồ gá, kẹp khuôn và các thiết bị trên bàn máy.
Nguyên lý sử dụng:

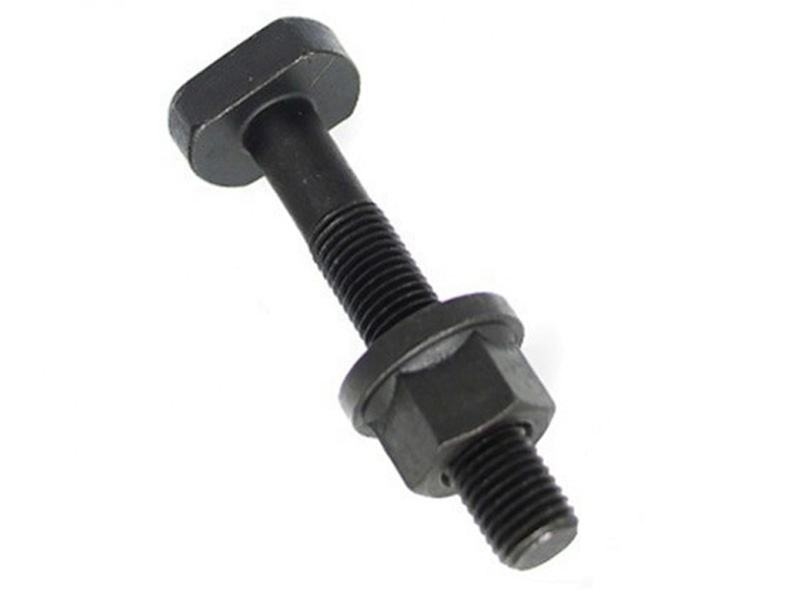

Đầu chữ T của bu lông được đưa vào rãnh T trên bàn máy, sau đó xoay và trượt đến vị trí cần lắp. Phần ren nhô lên khỏi mặt bàn để kết nối với đai ốc chữ T hoặc cơ cấu kẹp.
-> Khi siết đai ốc, đầu T tỳ vào thành rãnh, tạo lực giữ và cố định đồ gá hoặc thiết bị trên bàn máy.

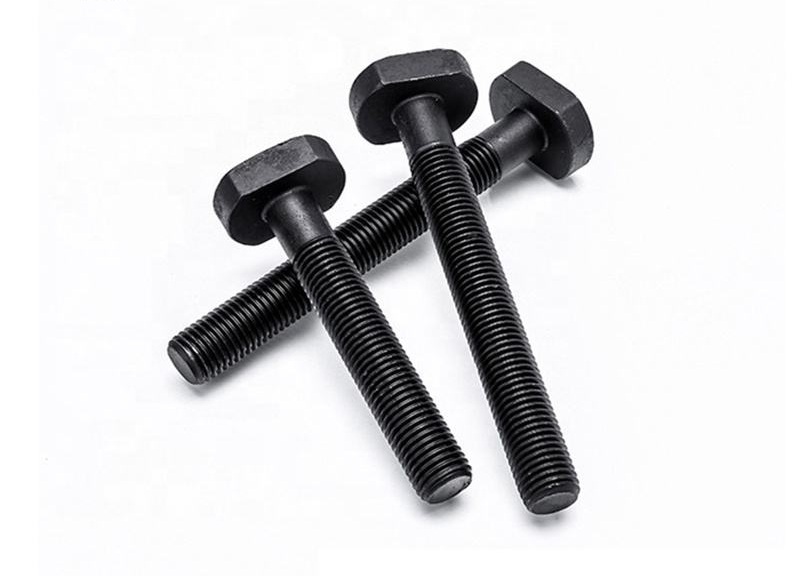

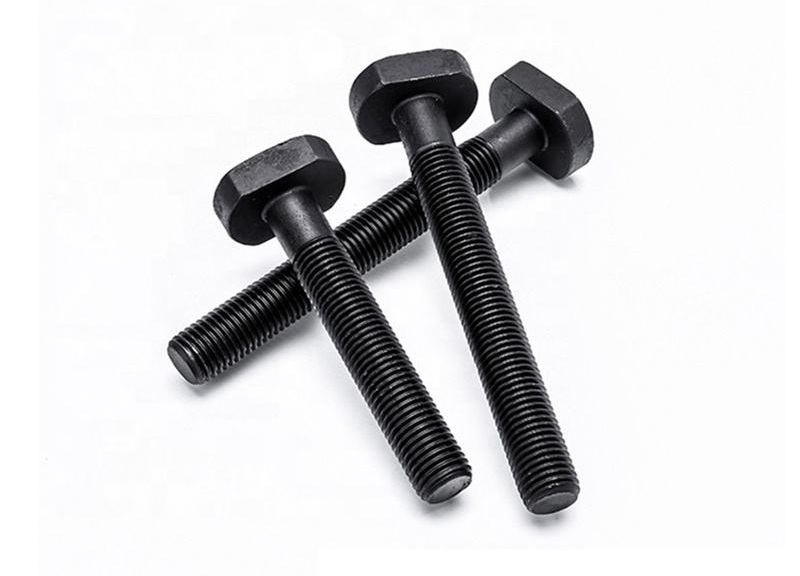

Bulong Chữ T
2. Thông số bulong chữ T
Loại: Bulong chữ T
Thân ren: M6, M8 ... M48.
Chất liệu: Thép hợp kim
Độ cứng: 32-35 Hrc
Bề mặt: Xử lý nhiệt hóa đen bề mặt tăng độ cứng và chống gỉ
Ứng dụng: rãnh T bàn máy, đồ gá CNC và thiết bị cơ khí.
| Ren | Bước ren P | Kích thước thân | K | N | E |
|---|---|---|---|---|---|
| M6 | 1.0 | 6 | 4.5 | 6 | 16 |
| M8 | 1.25 | 8 | 5.5 | 8 | 18 |
| M10 | 1.5 | 10 | 7 | 10 | 21 |
| M12 | 1.75 | 12 | 8 | 12 | 26 |
| M16 | 2.0 | 16 | 10.5 | 16 | 30 |
| M20 | 2.5 | 20 | 13 | 20 | 36 |
| M24 | 3.0 | 24 | 15 | 24 | 43 |
| M30 | 3.5 | 30 | 19 | 30 | 54 |
| M36 | 4.0 | 36 | 23 | 36 | 66 |
| M42 | 4.5 | 42 | 26 | 42 | 80 |
| M48 | 5.0 | 48 | 30 | 48 | 88 |
Thông số kỹ thuật của bulong chữ T
3. Đặc điểm nổi bật
- Đầu bu lông dạng chữ T, phù hợp rãnh T.
- Thân ren ngoài, dễ kết hợp với đai ốc chữ T.
- Có nhiều kích thước từ M6 đến M48.
- Có thể điều chỉnh vị trí dọc theo rãnh T trước khi siết.
- Kết cấu phù hợp cho các ứng dụng kẹp và cố định đồ gá.
- Có thể sử dụng với nhiều loại bàn máy có rãnh T.
4. Ứng dụng
Bu lông chữ T được sử dụng phổ biến trong:
- Máy phay CNC.
- Máy phay cơ.
- Bàn máy có rãnh T.
- Đồ gá gia công.
- Cố định ê tô.
- Kẹp khuôn và đồ gá khuôn mẫu.
- Lắp đặt các thiết bị trên bàn máy.
- Các hệ thống gá kẹp trong cơ khí chế tạo.
5. Cách chọn Bu Lông Chữ T
Khi lựa chọn T-Bolt, cần kiểm tra đồng thời:
a. Kích thước rãnh T: phần đầu T phải phù hợp với chiều rộng và chiều sâu của rãnh.
b. Kích thước ren: lựa chọn M6, M8, M10, M12, M16... phù hợp với đai ốc và cơ cấu kẹp.
c. Chiều dài bu lông: đảm bảo đủ chiều dài để xuyên qua đồ gá và tạo đủ phần ren cho đai ốc.
d. Tải trọng: lựa chọn kích thước và vật liệu phù hợp với lực kẹp và tải trọng thực tế.
