Đai Ốc Chữ T

Đai Ốc Chữ T - Ứng Dụng Trong CNC

1. Đai ốc chữ T là gì?

Đai ốc chữ T (T-Nut) là linh kiện dùng để tạo điểm liên kết trên rãnh T của bàn máy, bàn gá và hệ thống đồ gá. Đai ốc được đưa vào rãnh T, kết hợp với bulông để cố định các thiết bị và chi tiết trên bàn máy.

-> Thiết kế phần đầu dạng chữ T giúp đai ốc nằm gọn trong rãnh, đồng thời hạn chế xoay khi siết bulông.

Nguyên lý sử dụng:

Đai ốc chữ T được đưa vào rãnh T của bàn máy và trượt đến vị trí cần lắp. Bulông được đưa qua đồ gá và vặn vào đai ốc. Khi siết, phần đầu chữ T tỳ vào thành rãnh, tạo lực giữ để cố định đồ gá trên bàn máy.

Nhờ khả năng di chuyển dọc theo rãnh T, vị trí gá có thể điều chỉnh linh hoạt trước khi siết chặt.

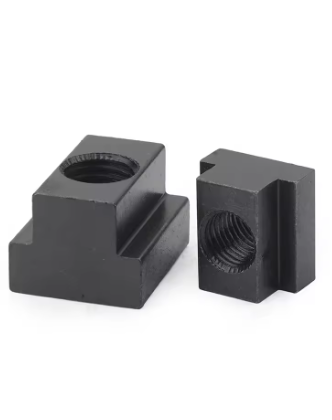

Đai ốc chữ T

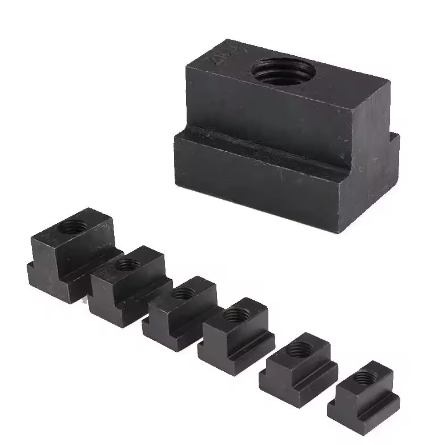

Đai Ốc Chữ T

2. Thông số đai ốc chữ T

Loại: Đai ốc chữ T

Thân ren: M6, M8 ... M48.

Chất liệu: S45C

Độ cứng: 32-35 Hrc

Bề mặt: Xử lý nhiệt hóa đen bề mặt tăng độ cứng và chống gỉ

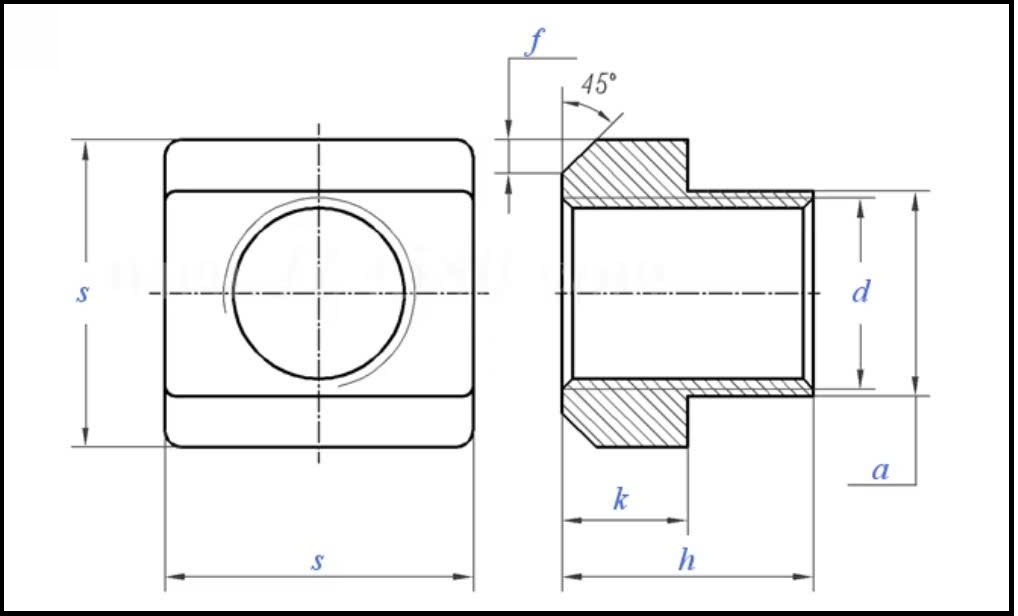

Ren	Bước ren P (mm)	a danh nghĩa (mm)	S danh nghĩa (mm)	k danh nghĩa (mm)	h danh nghĩa (mm)	f (mm)
M4	0.7	5	9	3	6.5	1
M5	0.5	6	10	4	8	1.6
M6	1.0	8	13	6	10	1.6
M8	1.25	10	15	6	12	1.6
M10	1.5	12	18	7	14	2.5
M12	1.75	14	22	8	16	2.5
M16	2.0	18	28	10	20	2.5
M20	2.5	22	34	14	28	2.5
M24	3.0	28	43	18	36	4
M30	3.5	36	53	23	44	6
M36	4.0	42	64	28	52	6
M42	4.5	48	75	32	60	6
M48	5.0	54	85	36	70	6

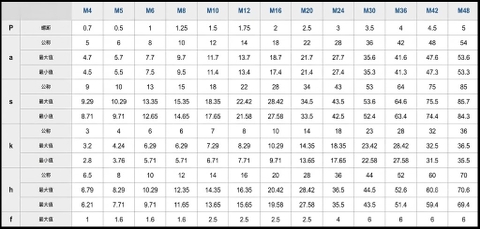

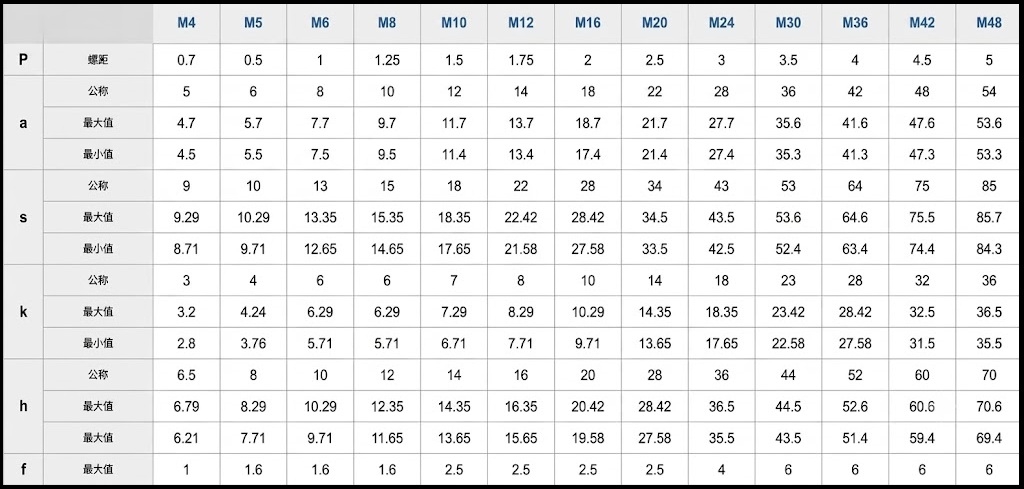

Thông số kỹ thuật của đai ốc chữ T

3. Đặc điểm nổi bật

Thiết kế dạng chữ T, phù hợp với rãnh T.
Kết hợp với bulông để cố định đồ gá.
Có thể điều chỉnh vị trí dọc theo rãnh T trước khi siết.
Hạn chế xoay trong quá trình lắp đặt.
Phù hợp với nhiều loại bàn máy và hệ thống gá.
Kết cấu chắc chắn, phù hợp môi trường gia công cơ khí.

4. Ứng dụng

Đai ốc chữ T được sử dụng phổ biến để:

Lắp ê tô trên bàn máy.
Cố định đồ gá CNC.
Lắp kẹp khuôn và bộ gá.
Cố định bàn gá, thanh kẹp và phụ kiện.
Sử dụng trên máy phay, máy khoan và trung tâm gia công.
Các hệ thống bàn máy có rãnh T.

=> Lưu ý khi lựa chọn

Khi chọn đai ốc chữ T, cần xác định chính xác kích thước rãnh T và kích thước ren của bulông. Đai ốc phải có kích thước đầu T phù hợp với rãnh để đảm bảo lắp đặt chính xác và khả năng chịu lực.

5. Đặt hàng Đai Ốc Chữ T

SUN VIỆT cung cấp đai ốc chữ T cho bàn máy và đồ gá CNC với nhiều kích thước. Khách hàng có thể cung cấp kích thước rãnh T hoặc size bulông để được tư vấn loại phù hợp.
