Date Mark Khuôn DTBX – Bộ Chỉ Thị Năm Tháng PL Exchange Type Theo Tiêu Chuẩn MISUMI

Date Mark DTBX là bộ chốt chỉ thị ngày tháng dùng trong khuôn ép nhựa, được lắp trên bề mặt cavity hoặc core để tạo ký hiệu năm và tháng trực tiếp trên sản phẩm nhựa. Dòng DTBX của MISUMI thuộc loại PL Exchange Type, cho phép thay thế phần Inside Arrow từ phía mặt phân khuôn (PL) mà không cần tháo tấm khuôn.

Bộ DTBX sử dụng cơ cấu định vị cơ khí giúp thay đổi vị trí chỉ thị nhanh chóng, phù hợp với các khuôn cần cập nhật ngày tháng sản xuất định kỳ.

1. Tổng quan về Date Mark DTBX.

1.1. Date Mark DTBX là gì?

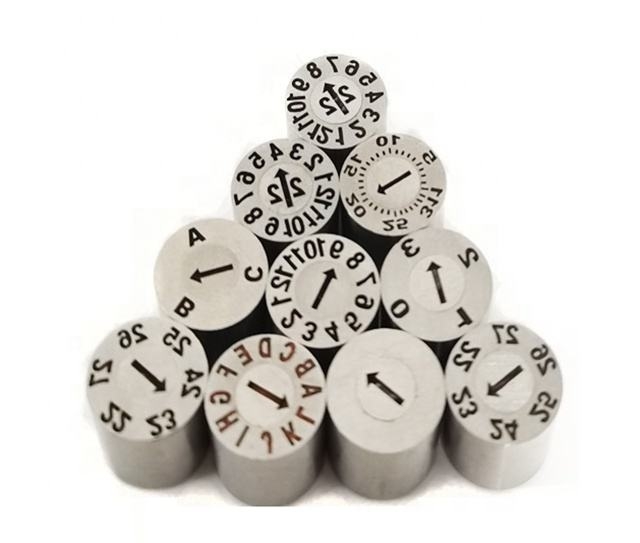

Date Mark DTBX hay Date Marked Pin Set DTBX là bộ ký hiệu ngày tháng dành cho khuôn ép nhựa. Sản phẩm gồm hai bộ phận chính:

• Inside Arrow: phần chỉ thị bên trong, có thể xoay để thay đổi vị trí năm/tháng.

• Outside Ring: vòng ngoài cố định, chứa các vị trí chia độ và được lắp ép vào khuôn.

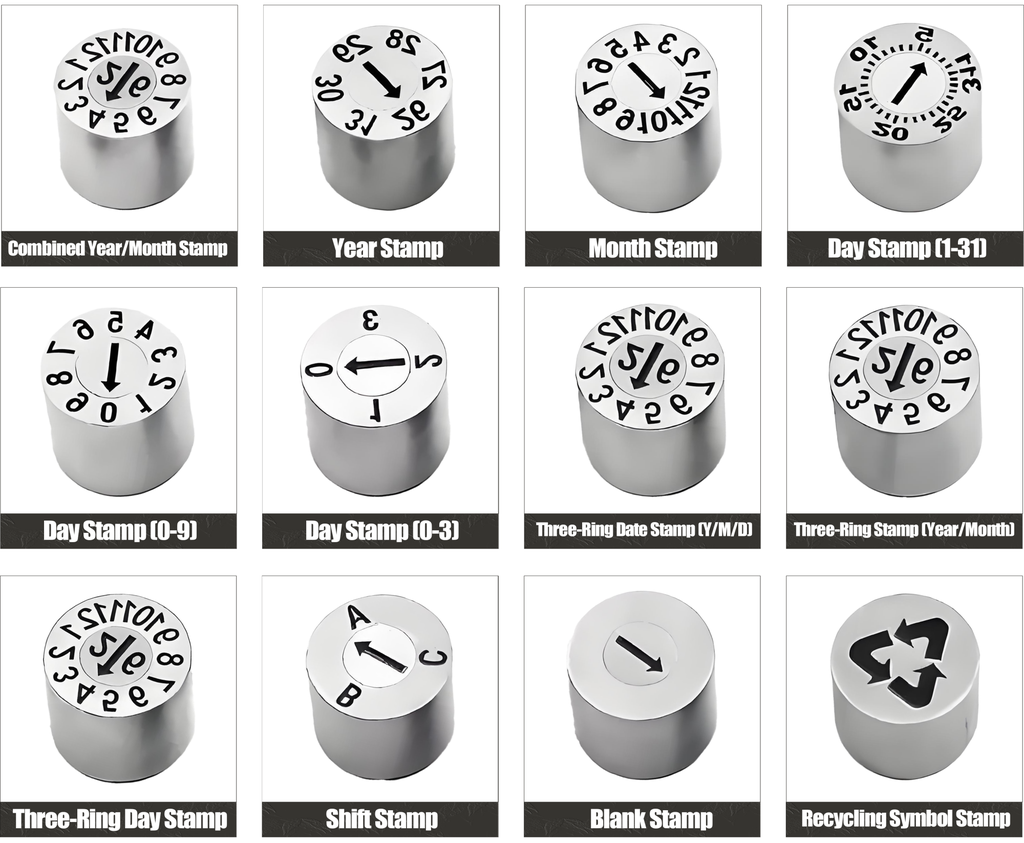

Theo phân loại của MISUMI, bộ DTBX thuộc nhóm Year/Month Type, vòng ngoài được chia thành 12 vị trí đều nhau, tương ứng với 12 tháng trong năm.

Date Mark DTBX dùng để làm gì?

Date Mark DTBX được sử dụng để tạo dấu nhận biết thời gian sản xuất trên sản phẩm ép nhựa, giúp nhà sản xuất dễ dàng:

• Xác định tháng và năm sản xuất.

• Truy xuất nguồn gốc sản phẩm.

• Quản lý lô sản xuất.

• Kiểm soát chất lượng trong quá trình sản xuất.

• Giảm nhu cầu gia công khắc trực tiếp lên cavity hoặc core.

=> Date Mark DTBX được thiết kế dạng insert nên có thể thay thế khi bị mòn hoặc cần thay đổi thông tin.

1.2. Cấu tạo Date Mark DTBX

Date Mark DTBX có cấu tạo tương đối nhỏ gọn nhưng được thiết kế để hoạt động ổn định trong môi trường khuôn ép nhựa.

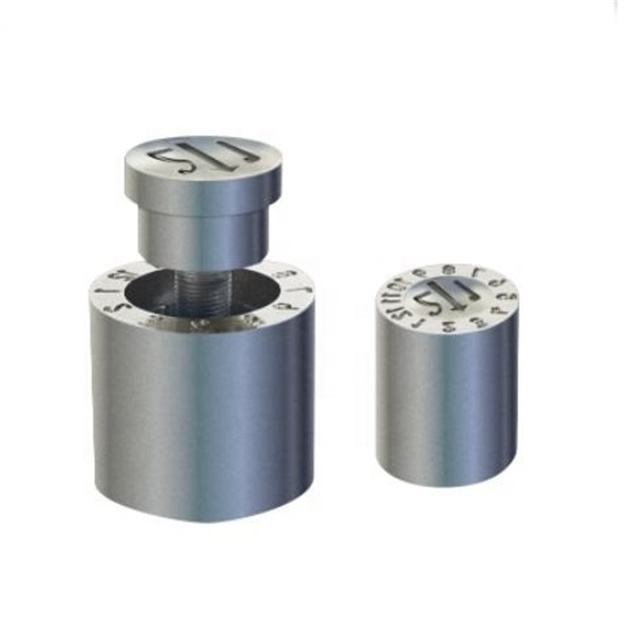

a. Inside Arrow

Inside Arrow là bộ phận nằm bên trong Date Mark và có thể xoay để thay đổi vị trí chỉ thị.

Trên đầu Inside Arrow có dấu mũi tên. Khi điều chỉnh, mũi tên được đưa đến vị trí tương ứng trên vòng ngoài để xác định tháng cần hiển thị.

b. Outside Ring

Outside Ring là vòng ngoài được cố định trong lỗ gia công của khuôn.

Đối với DTBX, vòng ngoài có 12 vị trí chia đều, phù hợp với việc chỉ thị 12 tháng.

c. Cơ cấu bi và lò xo định vị

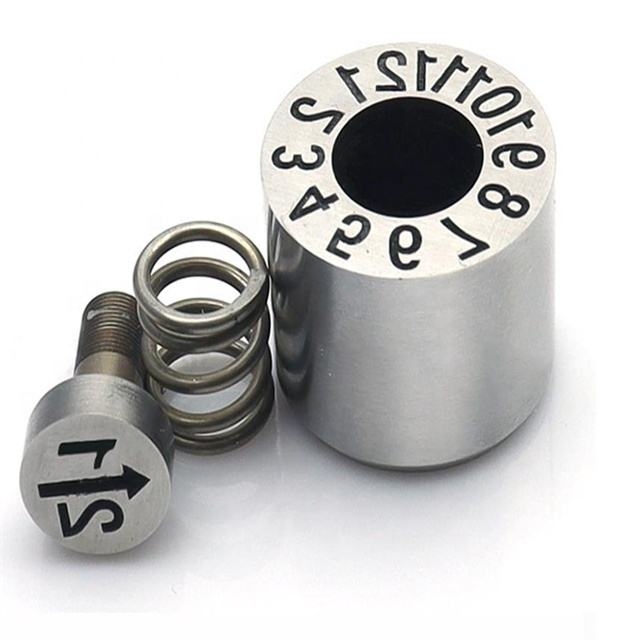

Bên trong Date Mark có cơ cấu steel ball + spring, tạo lực định vị cho Inside Arrow.

Khi xoay đến đúng vị trí, bi thép ăn vào rãnh định vị, giúp Inside Arrow dừng tại vị trí tương ứng thay vì xoay tự do.

Với kích thước D4 và D5, MISUMI sử dụng 2 bi và 6 rãnh trong cơ cấu định vị.

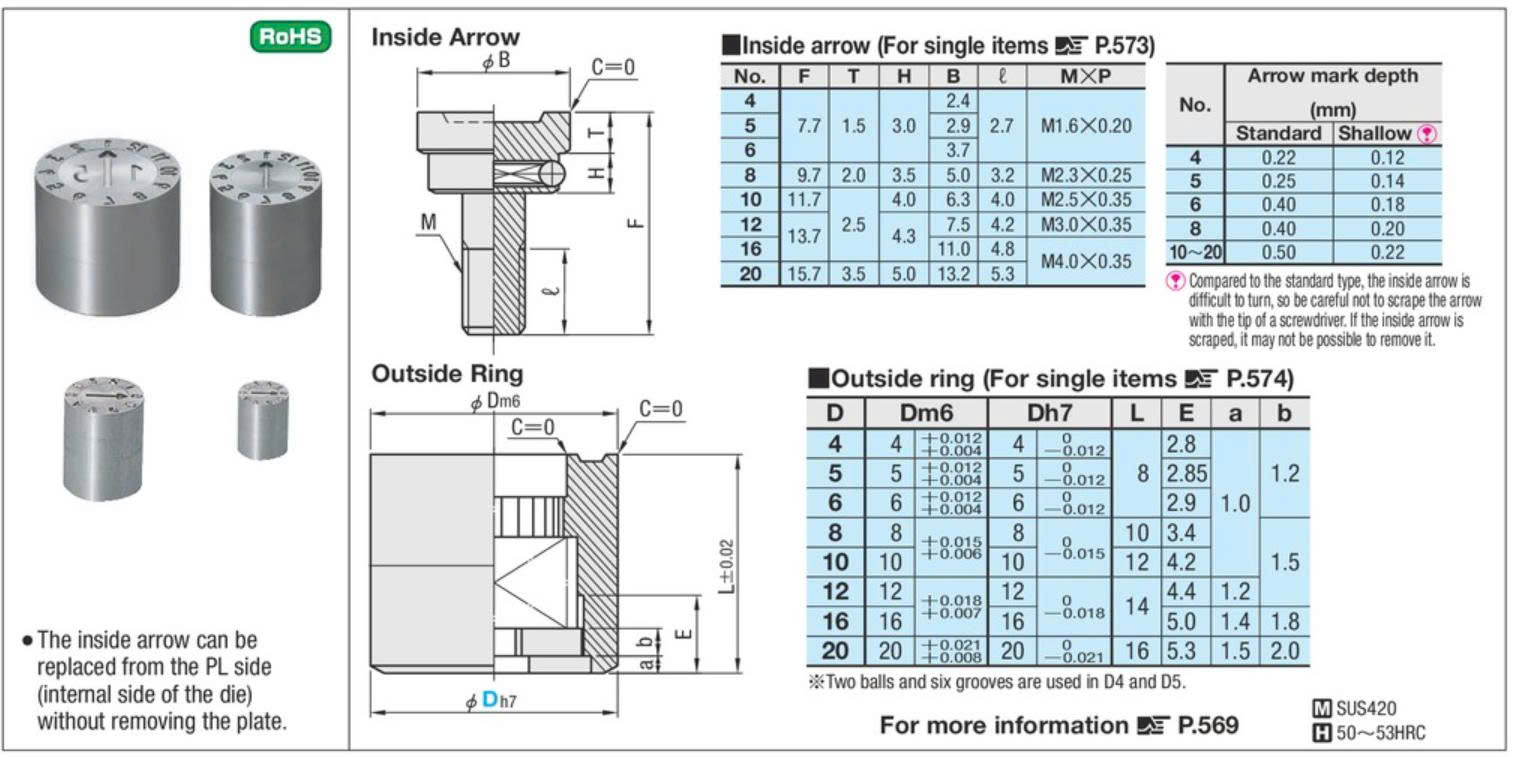

Bản vẽ cấu tạo Date mark DTBX

1.3. Nguyên lý hoạt động của Date Mark DTBX

Nguyên lý hoạt động của Date Mark DTBX dựa trên cơ cấu xoay và định vị bằng bi lò xo.

Quá trình điều chỉnh có thể hiểu đơn giản: Xoay Inside Arrow → thay đổi vị trí mũi tên → bi thép di chuyển qua các rãnh → lò xo tạo lực giữ → Inside Arrow dừng tại vị trí mới.

-> Khi khuôn đóng và thực hiện quá trình ép nhựa, phần ký hiệu của Date Mark tiếp xúc với vật liệu nhựa và tạo dấu nhận biết trên bề mặt sản phẩm.

Ví dụ, khi cần thay đổi tháng sản xuất từ tháng 7 sang tháng 8, kỹ thuật viên chỉ cần điều chỉnh Inside Arrow đến vị trí số 8 trên Outside Ring.

=> Điểm đặc biệt của DTBX là Inside Arrow có thể được thay thế từ phía PL mà không cần tháo tấm khuôn, giúp giảm thời gian bảo trì và thay thế linh kiện.

2. Thông số kỹ thuật Date Mark DTBX

Tên sản phẩm: Date Marked Pin Set

Dòng sản phẩm:  DTBX

Loại chỉ thị: Year / Month

Kiểu thay thế: PL Exchange Type

Vòng ngoài: 12 vị trí chia đều

Kích thước D: 4, ..., 20 mm

Vật liệu: SUS420 J2

Độ cứng: 50–53 HRC

=> Outside Ring sử dụng vùng lắp Dm6 và lỗ lắp trên khuôn theo Dh7, giúp tạo mối ghép ép phù hợp khi lắp đặt.

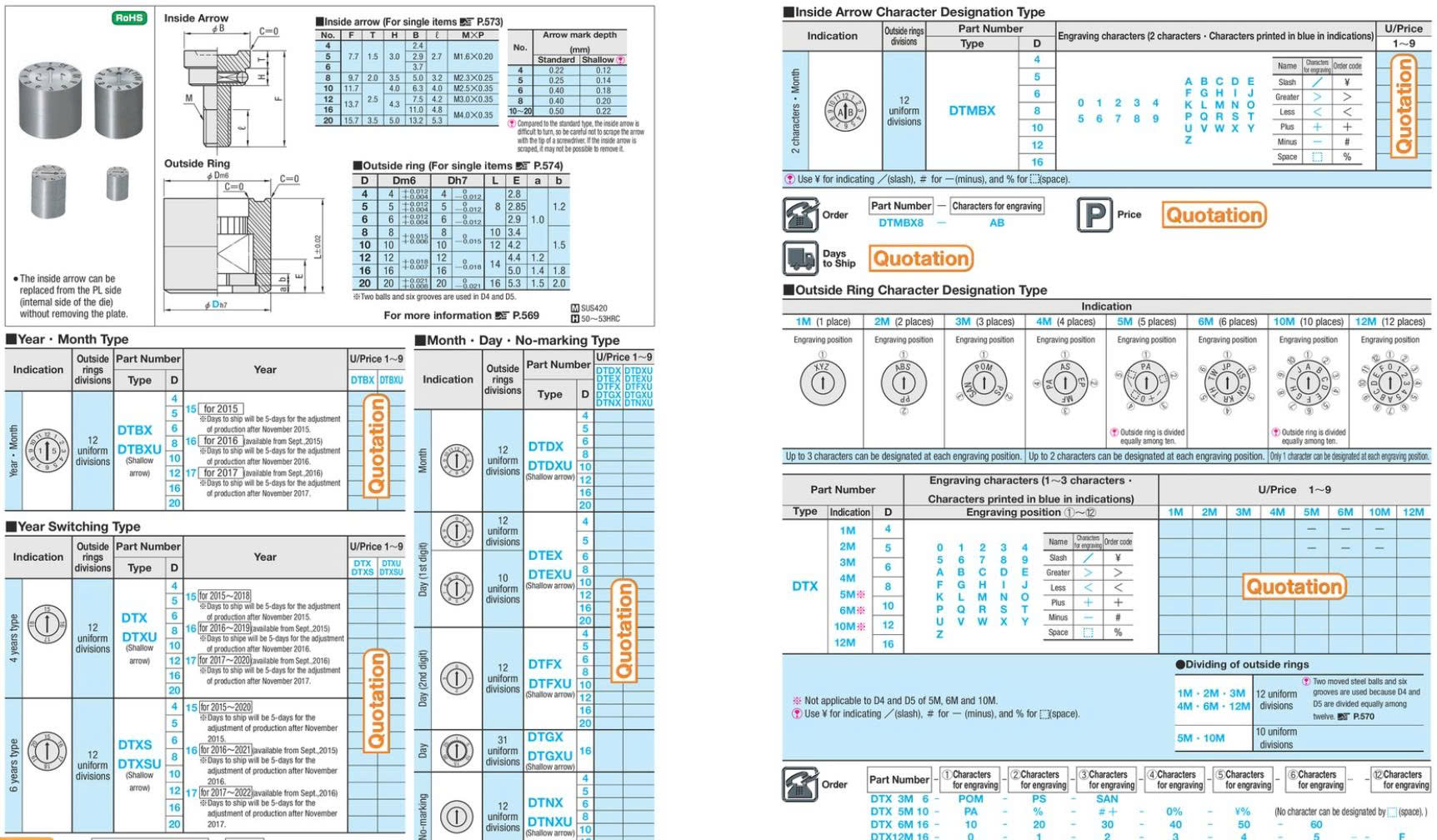

Thông số kỹ thuật của Date Mark

3. Ưu điểm của Date Mark DTBX

• Thay đổi năm tháng nhanh: DTBX được thiết kế để điều chỉnh vị trí chỉ thị mà không cần gia công lại cavity hoặc core. Điều này đặc biệt hữu ích đối với sản phẩm có yêu cầu cập nhật tháng sản xuất liên tục.
• Thay thế từ phía PL: Đây là ưu điểm nổi bật của phiên bản PL Exchange Type -> Khi Inside Arrow bị mòn hoặc cần thay thế, có thể thực hiện thao tác từ phía mặt phân khuôn mà không cần tháo plate.
• Kết cấu nhỏ gọn: Các kích thước D4–D20 cho phép lựa chọn Date Mark phù hợp với nhiều loại khuôn, kể cả những vị trí có không gian lắp đặt hạn chế.
• Độ cứng cao: Chi tiết sử dụng SUS420 J2 với độ cứng khoảng 50–53 HRC, phù hợp với yêu cầu chống mài mòn của linh kiện khuôn tiếp xúc thường xuyên với nhựa và môi trường sản xuất công nghiệp.
• Giảm chi phí gia công khuôn: Thay vì khắc cố định thông tin ngày tháng trực tiếp trên khuôn, Date Mark tạo thành một insert có thể thay đổi và bảo trì khi cần.

4. Ứng dụng của Date Mark DTBX

Date Mark DTBX thường được sử dụng trong:

• Khuôn ép nhựa chính xác.

• Khuôn ép linh kiện nhựa ô tô.

• Khuôn ép đồ điện, điện tử.

• Khuôn ép thiết bị gia dụng.

• Khuôn ép bao bì nhựa.

• Khuôn ép linh kiện công nghiệp.

• Các sản phẩm cần truy xuất tháng và năm sản xuất.

=> Đặc biệt phù hợp với sản phẩm được sản xuất liên tục và cần thay đổi thông tin thời gian theo từng tháng hoặc từng năm.

5. Mua Date Mark khuôn DTBX

SUN VIỆT cung cấp Date Mark DTBX dùng cho khuôn ép nhựa, với nhiều kích thước từ D4 đến D20.

Nếu bạn chưa chắc nên chọn DTBX, DTBXU, DTX, DTDX hoặc dòng Date Mark khác, hãy gửi bản vẽ khuôn, kích thước vị trí lắp hoặc mã MISUMI cần thay thế. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu kích thước và lựa chọn mã phù hợp.
