Parting Lock PL10 – Khóa Mặt Phân Khuôn Khuôn Nhựa

1. Chốt giật khuôn PL10 là gì?

Parting Lock PL10 là bộ khóa mặt phân khuôn dùng trong khuôn ép nhựa, giúp tạo lực ma sát giữa Resin Sleeve và thành lỗ khuôn để kiểm soát chuyển động, trình tự mở của các tấm khuôn. Chốt giật PL10 thuộc dòng Parting Lock PL tiêu chuẩn, gồm Tapered Bolt bằng SCM435 và Resin Sleeve bằng Nylon PA66, nhiệt độ sử dụng tối đa 80°C.

Nguyên lý hoạt động của PL10

Chốt giật PL10 hoạt động dựa trên lực ma sát. Khi siết Tapered Bolt, phần côn của bu lông tác động lên Resin Sleeve làm sleeve giãn ra và ép vào thành lỗ khuôn.

Siết Tapered Bolt → Resin Sleeve giãn → tạo lực ép → tăng ma sát → giữ và kiểm soát chuyển động giữa các tấm khuôn.

=> Lực giữ có thể điều chỉnh bằng cách siết hoặc nới Tapered Bolt.

Parting Lock PL

2. Thông số kỹ thuật của Parting Lock PL10

• Loại : Parting Lock tiêu chuẩn
• Model :  PL10
• Loại : Parting Lock tiêu chuẩn
• Đường kính ngoài D: 10 mm.
• Ren: M5.
• Tapered Bolt: SCM435.
• Resin Sleeve: High Grade Nylon PA66.
• Kích thước d1: 8.5 mm.
• Chiều dài L: 18 mm.
• Kích thước B: 4 mm.
• Chiều cao H: 3 mm.
• Nhiệt độ sử dụng: ≤80°C.

=> PL10 được cung cấp dưới dạng set gồm Tapered Bolt + Resin Sleeve, thuận tiện lắp đặt và thay thế trong khuôn.

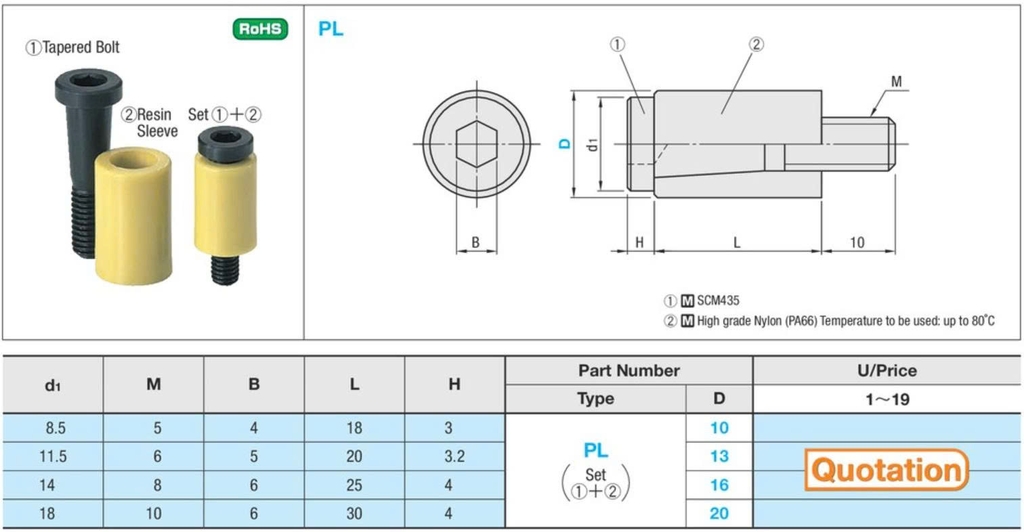

Bản vẽ thông số parting lock PL

3. Mua Parting Lock PL10 ở đâu?

SUN VIỆT cung cấp Parting Lock PL10 dùng cho khuôn ép nhựa, phù hợp với nhu cầu thay thế và lắp mới.

✅ Đầy đủ kích thước tiêu chuẩn.

✅ Hỗ trợ tư vấn lựa chọn tải trọng phù hợp.

✅ Hàng có sẵn kho.

✅ Giao hàng nhanh toàn quốc.

✅ Hỗ trợ khách hàng doanh nghiệp.

✅ Xuất hóa đơn VAT đầy đủ.
