Bạc Dẫn Hướng Là Gì? Cấu Tạo, Phân Loại, Cách Chọn Và Lắp Đặt Đúng

Bạc dẫn hướng là một trong những linh kiện quan trọng trong hệ thống dẫn hướng của khuôn dập, khuôn nhựa và đồ gá cơ khí. Bộ phận này làm việc kết hợp với trụ dẫn hướng (Guide Post/Guide Pin), giúp kiểm soát chuyển động, duy trì độ đồng tâm và hạn chế sai lệch giữa các chi tiết trong quá trình khuôn đóng mở.

Trong thực tế, bạc dẫn hướng có nhiều kiểu kết cấu và phương pháp lắp đặt khác nhau như lắp ép (Press-fit), lắp bằng keo Loctite, loại có vai, loại thẳng và loại có rãnh dầu. Việc lựa chọn đúng loại bạc có ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ và khả năng bảo trì của bộ khuôn. MISUMI cũng phân loại bạc dẫn hướng theo hình dạng, phương pháp lắp và đặc điểm của bề mặt dẫn hướng.

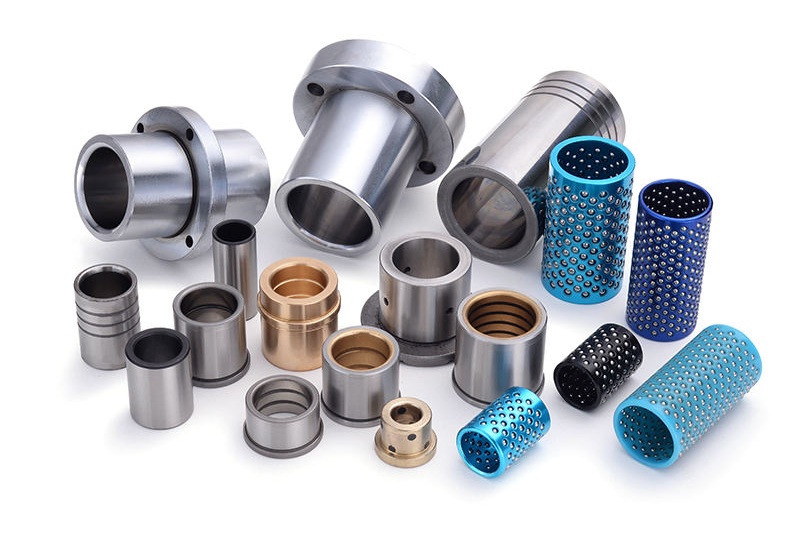

Các mẫu bạc dẫn hướng phổ biến

1. Bạc dẫn hướng là gì?

Bạc dẫn hướng là chi tiết dạng ống được lắp cố định vào một tấm khuôn hoặc thân đồ gá. Bên trong bạc là bề mặt dẫn hướng, nơi trụ dẫn hướng chuyển động qua lại.

-> Khi khuôn đóng, trụ dẫn đi vào bạc và được bạc kiểm soát theo đúng phương chuyển động. Nhờ đó, hai nửa khuôn được định vị chính xác trước khi chày, cối hoặc các chi tiết tạo hình tiếp xúc với nhau.

Có thể hình dung đơn giản:

Trụ dẫn hướng → chuyển động
Bạc dẫn hướng → cố định và dẫn hướng

Bạc không chỉ đóng vai trò "ống dẫn", mà còn là bề mặt chịu ma sát và mài mòn trong cụm dẫn hướng. Vì vậy, vật liệu, độ cứng, dung sai và phương pháp lắp bạc đều cần được lựa chọn phù hợp với điều kiện làm việc.

2. Cấu tạo cơ bản của bạc dẫn hướng

Một bạc dẫn hướng tiêu chuẩn thường gồm các bộ phận chính:

Thân bạc

Thân bạc được chế tạo từ vật liệu có khả năng chịu mài mòn cao. Với nhiều dòng bạc dẫn hướng khuôn tiêu chuẩn MISUMI, vật liệu được sử dụng là thép ổ lăn SUJ2/52100, thường được nhiệt luyện để tăng độ cứng và tuổi thọ.

Lỗ dẫn hướng

Đây là bề mặt làm việc trực tiếp với trụ dẫn hướng. Đường kính trong được gia công chính xác để tạo khe hở phù hợp giữa bạc và trụ.

Nếu khe hở quá lớn, hệ thống có thể xuất hiện độ rơ. Ngược lại, nếu khe hở quá nhỏ, ma sát tăng và có nguy cơ phát sinh hiện tượng bó kẹt.

Vai bạc

Một số loại bạc có vai định vị (Head/Flanged Type) ở đầu bạc.

Vai có nhiệm vụ xác định vị trí lắp đặt theo chiều sâu và hạn chế bạc dịch chuyển theo phương dọc trục.

Ví dụ trong hệ sản phẩm MISUMI, SGBH và SGBT là các loại bạc có vai, trong khi SGBA và SGBL thuộc dạng thẳng.

Rãnh chứa dầu

Một số loại bạc được thiết kế thêm rãnh dầu trên bề mặt làm việc nhằm giữ và phân phối dầu bôi trơn.

Tuy nhiên, không phải mọi loại bạc dẫn hướng đều có rãnh dầu, vì vậy không nên mặc định bạc nào cũng có khả năng giữ dầu như nhau.

3. Các loại bạc dẫn hướng phổ biến

Việc phân loại bạc dẫn hướng thường dựa trên hình dạng, phương pháp lắp và đặc điểm bề mặt dẫn hướng.

Bạc dẫn hướng thẳng

Đây là loại có thân dạng ống trụ, không có vai.

Ưu điểm:

• Kết cấu đơn giản.

• Dễ bố trí trong khuôn.

• Phù hợp với nhiều hệ thống dẫn hướng tiêu chuẩn.

• Có nhiều lựa chọn về đường kính và chiều dài.

-> Các dòng như SGBA và SGBL thuộc nhóm bạc dẫn hướng dạng thẳng trong hệ sản phẩm MISUMI.

Bạc dẫn hướng có vai

Bạc có thêm phần vai ở đầu để định vị trong tấm khuôn.

-> Loại này phù hợp khi thiết kế yêu cầu bạc được xác định chính xác vị trí lắp và hạn chế chuyển động dọc trục.

Ví dụ: SGBH, SGBT.

Bạc dẫn hướng lắp ép

Press-fit Guide Bushing được cố định bằng độ dôi giữa đường kính ngoài của bạc và lỗ lắp trên tấm khuôn.

Ưu điểm là kết cấu chắc chắn và phù hợp với các thiết kế khuôn đã xác định chính xác vị trí lỗ lắp.

MISUMI lưu ý rằng việc lắp ép cần kiểm soát tốt độ chính xác của lỗ và quá trình ép, bởi ép không đúng phương hoặc điều kiện lắp không phù hợp có thể gây biến dạng bạc hoặc lỗ lắp.

Bạc dẫn hướng lắp bằng keo Loctite

Với loại Loctite Adhesive Type, bạc được cố định vào thân khuôn bằng keo khóa lắp ghép thay vì tạo độ dôi lớn như phương pháp press-fit.

Các dòng như SGBL và SGBT thuộc nhóm này.

Phương pháp này có ưu điểm là giảm tác động cơ học lên bạc trong quá trình lắp và có thể phù hợp với những kết cấu cần kiểm soát biến dạng.

Bạc dẫn hướng có rãnh dầu

Rãnh dầu giúp duy trì dầu bôi trơn trên bề mặt làm việc, từ đó hỗ trợ giảm ma sát và mài mòn.

Loại này đặc biệt hữu ích trong các hệ thống làm việc với tần suất cao, nhưng vẫn cần lựa chọn dầu và chu kỳ bảo dưỡng phù hợp.

4. Bạc dẫn hướng có vai trò gì trong khuôn?

Bạc dẫn hướng thực hiện nhiều nhiệm vụ quan trọng:

Định vị hai nửa khuôn

Khi khuôn đóng, trụ dẫn đi vào bạc và giúp các tấm khuôn trở về đúng vị trí thiết kế.

Giảm sai lệch giữa chày và cối

Hệ thống dẫn hướng chính xác giúp hạn chế hiện tượng lệch tâm giữa chày và cối, đặc biệt quan trọng trong khuôn dập có khe hở nhỏ.

Bảo vệ thân khuôn

Thay vì để bề mặt của tấm khuôn trực tiếp chịu ma sát với trụ dẫn, bạc trở thành chi tiết chịu mài mòn và có thể thay thế khi cần.

Duy trì độ chính xác lâu dài

Một hệ thống dẫn hướng được lựa chọn và bảo dưỡng đúng cách giúp duy trì độ ổn định qua nhiều chu kỳ sản xuất.

5. Cách chọn bạc dẫn hướng phù hợp

Không nên chỉ chọn bạc dựa vào đường kính. Cần xem xét đồng thời nhiều yếu tố.

Bước 1: Xác định đường kính trụ dẫn

Đường kính trong của bạc phải tương thích với đường kính làm việc của trụ dẫn.

Ví dụ, nếu hệ thống sử dụng trụ dẫn Ø16 mm thì cần lựa chọn bạc có kích thước tương ứng theo đúng tiêu chuẩn và dung sai của bộ trụ-bạc.

Bước 2: Chọn kiểu bạc

Xác định hệ thống cần:

• Bạc thẳng.

• Bạc có vai.

• Bạc lắp ép.

• Bạc lắp keo.

• Bạc có rãnh dầu.

• Bạc chuyên dụng cho điều kiện làm việc đặc biệt.

Bước 3: Kiểm tra chiều dài

Chiều dài bạc cần đủ để đảm bảo vùng dẫn hướng cần thiết, đồng thời phù hợp với chiều dày tấm khuôn.

Không nên chọn bạc quá ngắn chỉ vì giá thấp, vì chiều dài dẫn hướng không phù hợp có thể làm giảm độ ổn định của hệ thống.

Bước 4: Xác định vật liệu và độ cứng

Khuôn hoạt động với tần suất cao hoặc yêu cầu tuổi thọ lớn nên ưu tiên bạc có vật liệu và độ cứng phù hợp với trụ dẫn.

Ví dụ, nhiều dòng bạc dẫn hướng MISUMI sử dụng thép ổ lăn và xử lý nhiệt để tăng khả năng chống mài mòn.

Bước 5: Xem xét phương pháp lắp

Đây là yếu tố rất quan trọng.

Press-fit phù hợp với thiết kế yêu cầu bạc được cố định bằng độ dôi.

Loctite adhesive phù hợp với thiết kế sử dụng keo khóa lắp ghép.

Không nên tự ý thay bạc press-fit bằng bạc Loctite hoặc ngược lại nếu chưa kiểm tra lại kích thước lỗ lắp và điều kiện thiết kế.

6. So sánh bạc dẫn hướng Press-fit và Loctite

-> MISUMI phân biệt rõ các loại bạc theo phương pháp lắp, trong đó press-fit và Loctite adhesive là hai nhóm chính của bạc dẫn hướng tiêu chuẩn.

7. Hướng dẫn lắp bạc dẫn hướng

Đối với bạc Press-fit

Trước khi lắp cần:

- Kiểm tra kích thước lỗ lắp.

- Làm sạch lỗ và bề mặt bạc.

- Đảm bảo bạc và lỗ đồng tâm.

- Ép bạc theo đúng phương trục.

- Không ép lệch hoặc dùng lực tác động trực tiếp lên bề mặt dẫn hướng.

MISUMI cũng cảnh báo việc ép bạc theo góc có thể gây biến dạng hoặc kẹt bạc trong lỗ lắp.

Đối với bạc Loctite

Quy trình cơ bản gồm:

- Làm sạch bề mặt tiếp xúc.

- Sử dụng keo khóa lắp ghép phù hợp.

- Đưa bạc vào vị trí.

- Kiểm tra vị trí và độ đồng tâm.

- Chờ keo đạt thời gian đóng rắn cần thiết trước khi đưa vào vận hành.

Đối với các hệ thống yêu cầu độ chính xác cao, cần đặc biệt chú ý đến vị trí bạc trong quá trình keo đóng rắn.

8. Bạc dẫn hướng có cần bảo dưỡng không?

Bạc dẫn hướng làm việc trong điều kiện ma sát liên tục nên cần kiểm tra định kỳ, đặc biệt đối với khuôn có tần suất hoạt động cao.

Các hạng mục nên kiểm tra:

• Độ rơ giữa trụ và bạc.

• Tình trạng bề mặt dẫn hướng.

• Dấu hiệu xước hoặc bó kẹt.

• Tình trạng dầu bôi trơn.

• Độ đồng tâm của cụm dẫn hướng.

• Tình trạng rãnh dầu nếu bạc có thiết kế rãnh.

Nếu phát hiện bạc bị mòn đáng kể, nên thay bạc thay vì tiếp tục sử dụng đến khi ảnh hưởng đến độ chính xác của khuôn.

9. Những lỗi thường gặp khi sử dụng bạc dẫn hướng

a. Chọn sai dung sai

Đây là lỗi có thể gây ra độ rơ hoặc bó kẹt ngay từ khi lắp đặt.

b. Ép bạc không đúng phương

Đặc biệt với bạc press-fit, ép lệch có thể gây biến dạng bạc hoặc lỗ lắp.

c. Không bôi trơn

Đối với hệ thống sử dụng bạc dẫn hướng cần bôi trơn, thiếu dầu sẽ làm tăng ma sát và tốc độ mài mòn.

d. Trộn lẫn các loại bạc và trụ không tương thích

Không nên chỉ căn cứ vào đường kính danh nghĩa. Cần kiểm tra dung sai, vật liệu, phương pháp lắp và khe hở làm việc của cả trụ và bạc.

e. Thay đổi phương pháp lắp tùy tiện

Bạc thiết kế cho press-fit không nên tự ý chuyển sang lắp keo nếu chưa kiểm tra lại thiết kế lỗ lắp.

10. Khi nào nên thay bạc dẫn hướng?

Nên kiểm tra và cân nhắc thay bạc khi xuất hiện:

• Độ rơ tăng rõ rệt.

• Bề mặt trong bị xước sâu.

• Có dấu hiệu bó kẹt.

• Bạc bị biến dạng.

• Khuôn xuất hiện sai lệch khi đóng.

• Chất lượng sản phẩm sau dập thay đổi bất thường.

• Trụ dẫn và bạc không còn đảm bảo khe hở làm việc.

=> Trong nhiều trường hợp, thay bạc dẫn hướng sớm sẽ tiết kiệm chi phí hơn so với việc để tình trạng mòn kéo theo hư hỏng trụ dẫn, tấm khuôn hoặc các chi tiết chính xác khác.

11. Mua bạc dẫn hướng ở đâu?

Khi lựa chọn bạc dẫn hướng khuôn, nên ưu tiên nhà cung cấp có khả năng tra cứu mã theo bản vẽ và hỗ trợ kiểm tra tương thích giữa trụ dẫn hướng – bạc dẫn hướng – tấm khuôn.

Sun Việt cung cấp các dòng bạc dẫn hướng cho khuôn dập, khuôn nhựa và đồ gá với nhiều kích thước, bao gồm các dòng theo tiêu chuẩn MISUMI.

Khách hàng có thể cung cấp:

• Mã bạc cần tìm.

• Đường kính trụ dẫn.

• Đường kính ngoài bạc.

• Chiều dài bạc.

• Bản vẽ kỹ thuật.

• Hình ảnh linh kiện đang sử dụng.

Từ những thông tin này có thể xác định model phù hợp, hạn chế tình trạng đặt nhầm bạc có cùng đường kính nhưng khác dung sai hoặc phương pháp lắp.

Kết luận

Bạc dẫn hướng là chi tiết nhỏ nhưng có ảnh hưởng lớn đến độ chính xác và tuổi thọ của hệ thống khuôn. Một lựa chọn đúng cần xem xét đồng thời đường kính, chiều dài, dung sai, vật liệu, kiểu kết cấu, phương pháp lắp và điều kiện bôi trơn.

Đặc biệt, không nên đánh đồng tất cả bạc dẫn hướng là giống nhau. SGBA, SGBH, SGBL và SGBT có thể có cùng vai trò dẫn hướng nhưng khác nhau đáng kể về kết cấu và phương pháp cố định. Hiểu đúng những khác biệt này sẽ giúp lựa chọn linh kiện chính xác hơn, giảm thời gian sửa khuôn và tránh những lỗi lắp ráp tốn kém.
