1. Chốt định vị khuôn là gì?

Chốt định vị khuôn là linh kiện cơ khí được sử dụng để xác định và duy trì vị trí tương quan chính xác giữa các chi tiết hoặc các tấm khuôn trong quá trình lắp ráp và làm việc.

Trong khuôn nhựa và khuôn dập, chỉ cần hai phần khuôn lệch nhau một lượng rất nhỏ cũng có thể dẫn đến sai lệch sản phẩm, ba via hoặc làm các chi tiết bên trong khuôn va chạm.

-> Vì vậy, chốt định vị đóng vai trò như một điểm chuẩn cơ khí, giúp các bộ phận trở về đúng vị trí sau mỗi lần tháo lắp.

Chốt định vị khuôn có tác dụng gì?

Chức năng chính của chốt định vị là định vị, không phải tạo lực kẹp...

- Xác định chính xác vị trí giữa hai chi tiết.

- Giúp các tấm khuôn lắp lại đúng vị trí.

- Hạn chế sai lệch khi tháo lắp khuôn.

- Tăng độ chính xác khi gia công và lắp ráp.

- Giảm thời gian căn chỉnh khuôn.

- Hỗ trợ duy trì độ chính xác trong quá trình sản xuất.

-> Đặc biệt với khuôn cần tháo ra bảo dưỡng thường xuyên, việc sử dụng hệ thống định vị phù hợp giúp quá trình lắp khuôn trở nên ổn định hơn.

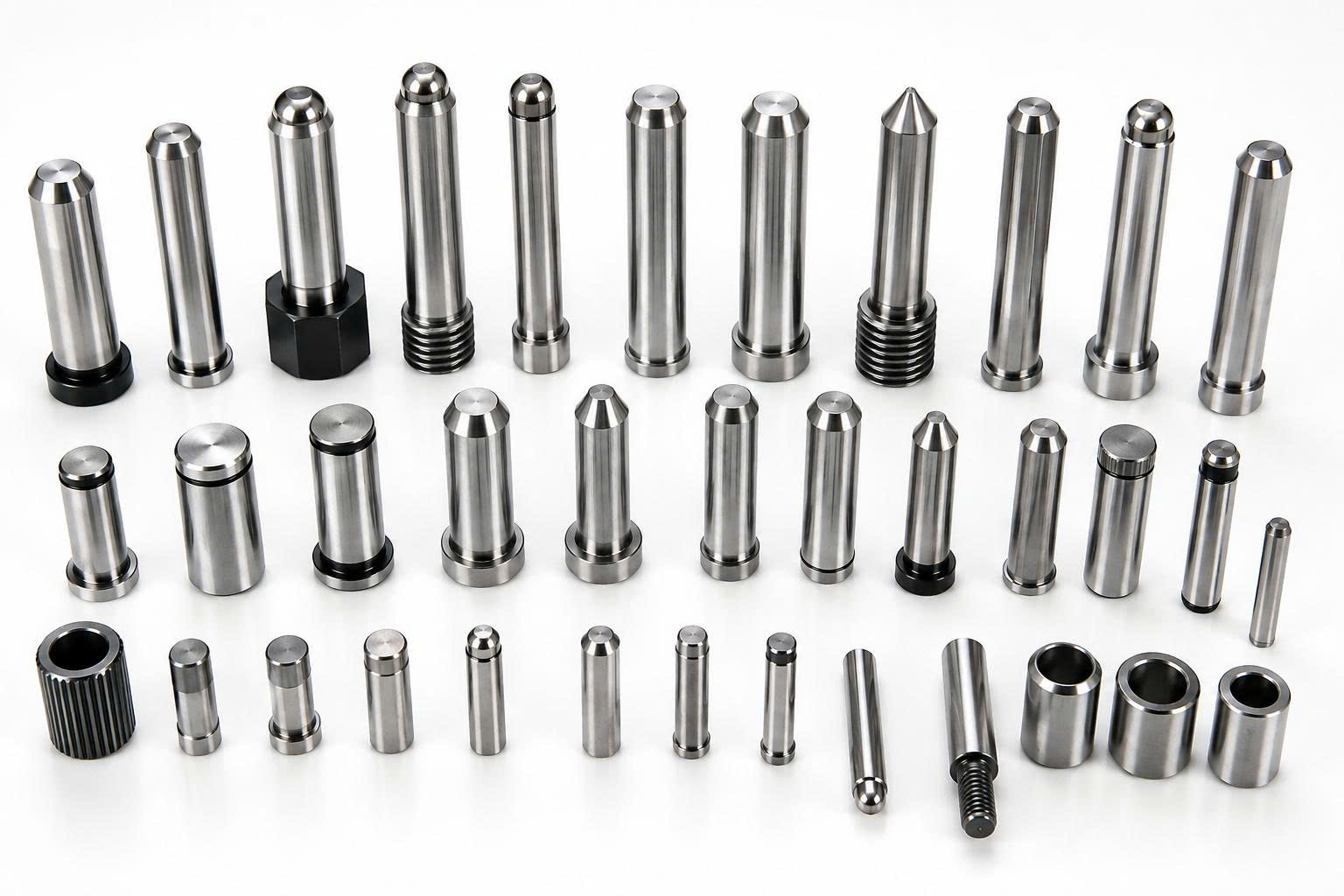

Chốt định vị khuôn mẫu

2. Cấu tạo của chốt định vị khuôn

Một chốt định vị thông thường gồm các phần chính:

   a. Phần thân định vị

Đây là phần trực tiếp làm việc với lỗ định vị hoặc bạc định vị.

Kích thước và dung sai của phần này quyết định đáng kể đến độ chính xác của hệ thống.

   b. Phần dẫn hướng

Đầu chốt thường được thiết kế dạng vát mép, côn hoặc bo tròn để giúp chốt dễ đi vào lỗ khi lắp ráp.

MISUMI cũng sử dụng nhiều dạng đầu dẫn hướng như đầu phẳng, cầu và côn tùy theo yêu cầu ứng dụng.

   c. Vai chốt

Một số loại có phần vai để xác định chiều sâu lắp đặt hoặc ngăn chốt bị tụt sâu vào chi tiết.

   d. Phần lắp đặt

Tùy thiết kế, chốt có thể được ép vào lỗ, lắp có dung sai hoặc sử dụng ren để cố định.

3. Các loại chốt định vị khuôn phổ biến

Không phải chốt định vị nào cũng có cùng hình dạng. Việc lựa chọn phụ thuộc vào cách định vị và yêu cầu về độ chính xác.

a. Chốt định vị trụ

Đây là dạng phổ biến với thân trụ chính xác.

Thường được sử dụng khi cần định vị chính xác theo lỗ và yêu cầu độ lặp lại cao.

b. Chốt định vị côn

Phần làm việc có dạng côn.

Ưu điểm của kiểu này là khả năng tự dẫn hướng và tạo sự định tâm tốt khi hai chi tiết tiến lại gần nhau.

MISUMI hiện cung cấp các hệ thống định vị dạng côn với nhiều góc côn khác nhau như 1°, 3°, 5° và 10°.

c. Chốt định vị kim cương

Chốt kim cương thường được sử dụng kết hợp với chốt tròn.

Cách bố trí này cho phép định vị chi tiết nhưng vẫn tránh tình trạng dư ràng buộc do sai số khoảng cách giữa các lỗ.

MISUMI khuyến nghị cách bố trí một chốt tròn và một chốt kim cương trong nhiều ứng dụng định vị trên cùng một mặt phẳng.

d. Chốt định vị có ren

Loại này thuận tiện khi cần tháo lắp hoặc thay thế chốt.

Đặc biệt phù hợp với đồ gá và các kết cấu mà chốt cần được cố định chắc chắn nhưng vẫn phải bảo trì về sau.

4. Chốt định vị và chốt dẫn hướng có giống nhau không?

Đây là điểm rất dễ nhầm khi chọn linh kiện khuôn, cùng tham khảo bảng dưới để đánh giá khách quan nhất.

-> DME cũng phân loại guide pins thành một nhóm linh kiện riêng trong hệ thống mold components, cho thấy chốt dẫn hướng và linh kiện định vị là hai chức năng khác nhau.

👉 Vì vậy, không nên dùng chốt dẫn hướng thay cho chốt định vị nếu yêu cầu của thiết kế là xác định vị trí chính xác.

5. Chốt định vị khuôn làm việc như thế nào?

Nguyên lý khá đơn giản:

Chi tiết 1 → chốt định vị → chi tiết 2

- Khi hai chi tiết tiến lại gần nhau, phần đầu dẫn hướng của chốt giúp chốt đi vào đúng lỗ. Sau khi vào vị trí, phần thân chính xác của chốt kiểm soát vị trí tương đối giữa hai chi tiết.

Với hệ thống cần định vị theo hai phương, có thể sử dụng chốt tròn + chốt kim cương.

->Chốt tròn đảm nhiệm định vị chính, trong khi chốt kim cương giảm khả năng bị kẹt do sai số khoảng cách giữa các lỗ. Đây cũng là nguyên tắc định vị được MISUMI mô tả trong tài liệu kỹ thuật của họ.

6. Chọn chốt định vị khuôn như thế nào?

Đây là phần quan trọng nhất khi thiết kế hoặc thay thế chốt.

a. Xác định đường kính

Đường kính chốt phải phù hợp với đường kính và dung sai của lỗ định vị.

Không nên chỉ đo đường kính danh nghĩa rồi chọn chốt có cùng kích thước mà bỏ qua dung sai.

b. Xác định kiểu đầu chốt

Nếu chi tiết cần tháo lắp thường xuyên, nên ưu tiên loại có đầu côn hoặc đầu bo tròn để tạo khả năng dẫn vào tốt hơn.

Với những vị trí yêu cầu định vị chính xác cao, hình dạng đầu và phần làm việc cần được lựa chọn theo kết cấu lỗ.

c. Xem xét vật liệu và độ cứng

Chốt định vị thường chịu tiếp xúc lặp lại nên khả năng chống mài mòn rất quan trọng.

Các chốt định vị công nghiệp có thể sử dụng thép dụng cụ, thép hợp kim hoặc thép không gỉ tùy yêu cầu. Một số dòng của MISUMI sử dụng thép đã tôi cứng khoảng 45–58 HRC, trong khi các loại inox được lựa chọn khi cần khả năng chống ăn mòn.

d. Kiểm tra chiều dài

Chốt quá ngắn có thể không đảm bảo chiều sâu định vị.

Ngược lại, chốt quá dài có thể gây vướng hoặc làm tăng nguy cơ va chạm trong quá trình tháo lắp.

Vì vậy nên xác định:

Chiều sâu lỗ + chiều sâu phần làm việc + khoảng dẫn hướng cần thiết.

7. Khi nào nên thay chốt định vị khuôn?

Không nên đợi đến khi chốt bị gãy mới thay.

Nên kiểm tra khi xuất hiện:

• Chốt có vết xước hoặc mòn rõ rệt.
• Có độ rơ giữa chốt và lỗ.
• Khuôn lắp lại không còn chính xác như trước.
• Xuất hiện ba via bất thường.
• Hai nửa khuôn có dấu hiệu lệch.
• Chốt bị cong hoặc biến dạng.
• Quá trình lắp khuôn trở nên khó khăn.

Với khuôn chạy số lượng lớn, việc kiểm tra định kỳ các chi tiết định vị có thể giúp phát hiện sớm hiện tượng mòn trước khi ảnh hưởng đến sản phẩm.

8. Một số lỗi thường gặp khi sử dụng chốt định vị

- Chọn chốt theo đường kính nhưng bỏ qua dung sai

Đây là lỗi khá phổ biến.

Hai chi tiết có thể đều ghi Ø10 mm, nhưng dung sai lỗ và dung sai chốt quyết định việc lắp có chính xác hay không.

- Dùng quá nhiều điểm định vị

Định vị không phải càng nhiều càng tốt.

Thiết kế quá nhiều điểm ràng buộc có thể gây khó lắp ráp hoặc kẹt do sai số gia công. Nguyên tắc định vị cần đảm bảo đủ ràng buộc cần thiết nhưng không tạo dư ràng buộc. MISUMI cũng nhấn mạnh việc sử dụng cấu hình định vị phù hợp để tránh vấn đề này.

- Không xử lý đúng phần dẫn hướng

Một đầu chốt không phù hợp có thể khiến việc lắp ráp khó khăn, đặc biệt với khuôn được tháo lắp thường xuyên.

- Không kiểm tra độ mòn

Chốt vẫn còn nguyên hình dạng nhưng nếu phần làm việc đã bị mòn, độ chính xác định vị có thể giảm đáng kể.

9. Chốt định vị khuôn có cần bảo dưỡng không?

Bảo dưỡng chốt định vị chủ yếu tập trung vào vệ sinh, kiểm tra mài mòn và tình trạng bề mặt, thay vì bôi trơn quá nhiều.

Khi bảo dưỡng khuôn nên:

- Làm sạch bụi bẩn và phoi kim loại.

- Kiểm tra vết xước trên bề mặt chốt.

- Kiểm tra độ rơ giữa chốt và lỗ.

- Kiểm tra tình trạng ăn mòn.

- Kiểm tra độ chắc chắn của vị trí lắp.

- Thay chốt nếu độ mòn vượt giới hạn cho phép.

-> Nếu chốt làm việc cùng bạc định vị, nên kiểm tra cả hai chi tiết, bởi chỉ thay một bên trong khi bên còn lại đã mòn có thể không giải quyết được vấn đề về độ chính xác.

10. Chốt định vị khuôn trong hệ thống linh kiện khuôn

Trong một bộ khuôn hoàn chỉnh, chốt định vị chỉ là một phần của hệ thống cơ khí.

Tùy thiết kế, khuôn còn có thể sử dụng: chốt dẫn hướng → bạc dẫn hướng → chốt định vị → bạc định vị → khóa khuôn → linh kiện hồi và đẩy.

Các nhà sản xuất linh kiện khuôn tiêu chuẩn như MISUMI và DME đều cung cấp nhiều nhóm linh kiện dành cho định vị, dẫn hướng và căn chỉnh khuôn.

Việc lựa chọn đúng từng loại linh kiện sẽ giúp khuôn lắp ráp chính xác, vận hành ổn định và dễ bảo trì hơn.

11. Kết luận

Chốt định vị khuôn là một chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ chính xác lắp ráp và khả năng duy trì vị trí của các bộ phận trong khuôn.

Khi lựa chọn chốt, không nên chỉ quan tâm đến đường kính và chiều dài. Cần đồng thời xem xét kiểu chốt, dung sai, vật liệu, độ cứng, hình dạng đầu dẫn hướng, chiều sâu lắp đặt và phương pháp định vị.

Đặc biệt, cần phân biệt rõ chốt định vị với chốt dẫn hướng. Hai loại có thể cùng xuất hiện trong một bộ khuôn nhưng đảm nhiệm những nhiệm vụ khác nhau.
