Bộ chốt nâng dẫn hướng GLS MISUMI | Guide Lifter Set khuôn dập
1. Bộ chốt nâng dẫn hướng GLS là gì?
GLS Guide Lifter Set là bộ chốt nâng dẫn hướng được sử dụng trong khuôn dập để hỗ trợ nâng, đỡ và dẫn hướng vật liệu hoặc phôi trong quá trình vận hành khuôn.
Khác với GLP chỉ cung cấp riêng phần pin, GLS là bộ hoàn chỉnh gồm 3 thành phần: pin, lò xo và screw plug. Nhờ đó, người thiết kế có thể lựa chọn và lắp đặt một cụm nâng hoàn chỉnh thay vì phải tìm từng linh kiện riêng lẻ.

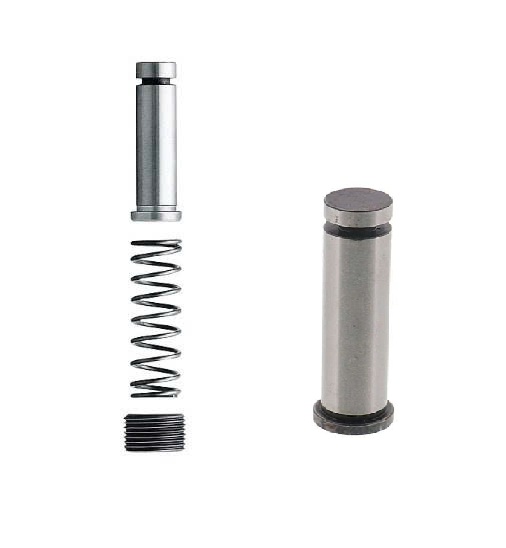

Một bộ GLS gồm:
- Pin nâng dẫn hướng

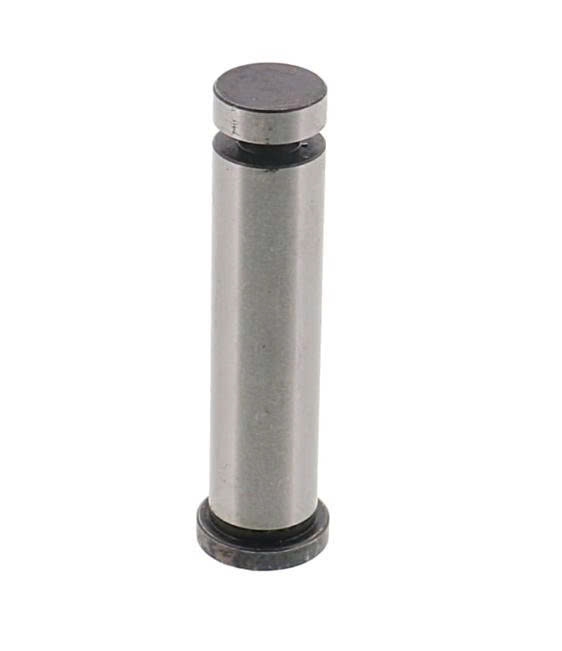

Pin là bộ phận trực tiếp tiếp xúc với phôi hoặc vật liệu. Khi làm việc, pin có thể di chuyển theo phương dọc trục để thực hiện chức năng nâng và dẫn hướng. GLS cung cấp các đường kính pin từ D4 đến D25 mm, tùy theo từng cấu hình.
- Lò xo
Lò xo tạo lực đàn hồi để đẩy pin trở về vị trí ban đầu sau khi bị ép xuống. GLS có thể lựa chọn nhiều loại lò xo như: WR, WF, WL, WT, WM và WH
-> Chiều dài tự do của lò xo cũng có nhiều lựa chọn, phổ biến trong khoảng 20 đến 100 mm, tùy loại lò xo và cấu hình sản phẩm.
- Screw plug
Screw plug có nhiệm vụ cố định và giữ cụm lò xo trong kết cấu khuôn, giúp bộ GLS hoạt động như một cụm hoàn chỉnh.
Bộ chốt nâng dẫn hướng GLS - GLP
2. Thông số bộ chốt nâng dẫn hướng GLS
-
Vật liệu (Material): Thường là thép chịu mài mòn tốt như SKD11 hoặc S45C (đã nhiệt luyện).
-
Độ cứng (Hardness):
-
Thường từ 53-58 HRC để chịu ma sát trượt liên tục
-
Một số trường hợp bề mặt được mạ TiN để tăng tuổi thọ.
-
-
Cơ cấu lò xo: Sử dụng lò xo dây (Coil spring) cho tải trọng nhẹ/trung bình hoặc Lò xo khí (Gas spring) cho tải trọng nặng.

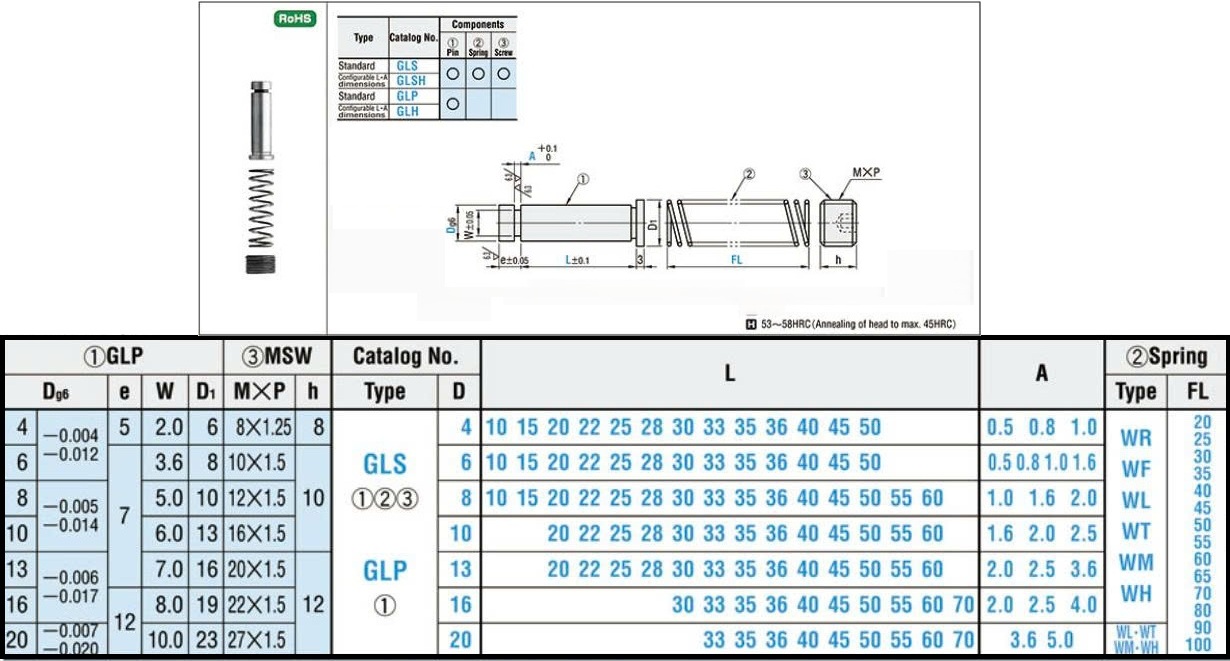

Thông số kỹ thuật GLS - GLP
3. Đặc điểm của bộ chốt nâng dẫn hướng GLS
- Cung cấp dưới dạng bộ hoàn chỉnh
- Bao gồm pin, lò xo và screw plug
- Có nhiều lựa chọn đường kính pin
- Có thể lựa chọn chiều dài pin L
- Có các kích thước rãnh A khác nhau
- Có nhiều lựa chọn loại và chiều dài lò xo
- Phù hợp cho các kết cấu khuôn dập cần cơ cấu nâng và dẫn hướng vật liệu
- Thuận tiện khi thiết kế mới hoặc thay thế cụm nâng trong khuôn
=> Dòng GLS có các lựa chọn chính gồm đường kính D = 4, 6, 8, 10, 13, 16, 20 và 25 mm. Chiều dài L và kích thước A thay đổi tùy cấu hình.
4. Nguyên lý hoạt động của GLS
Nguyên lý hoạt động của bộ chốt nâng dẫn hướng GLS khá trực quan:
- Khi khuôn ở trạng thái mở
Lò xo đẩy pin nâng lên. Pin tạo điểm đỡ hoặc hỗ trợ định vị vật liệu trong khuôn.
- Khi vật liệu hoặc chi tiết tác động xuống pin
Pin di chuyển xuống dưới, đồng thời nén lò xo.
- Khi lực tác động được giải phóng: Lò xo hồi phục và đẩy pin trở lại vị trí ban đầu.
Chu trình này giúp vật liệu được hỗ trợ nâng và dẫn hướng trong quá trình vận hành khuôn. Cấu trúc bộ GLS với pin, spring và screw plug được MISUMI xác định rõ trong catalogue sản phẩm.
5. Hướng dẫn lựa chọn bộ chốt nâng GLS
- Bước 1: Chọn đường kính pin D
Dựa trên kết cấu và không gian lắp đặt của khuôn. - Bước 2: Chọn chiều dài L
Xác định theo chiều sâu lắp đặt và hành trình cần thiết. - Bước 3: Chọn kích thước A
Phù hợp với thiết kế của cơ cấu pin. - Bước 4: Chọn loại lò xo
Lựa chọn WR, WF, WL, WT, WM hoặc WH theo yêu cầu lực đàn hồi. - Bước 5: Chọn chiều dài tự do FL của lò xo
Đảm bảo phù hợp với không gian lắp đặt và hành trình làm việc.
