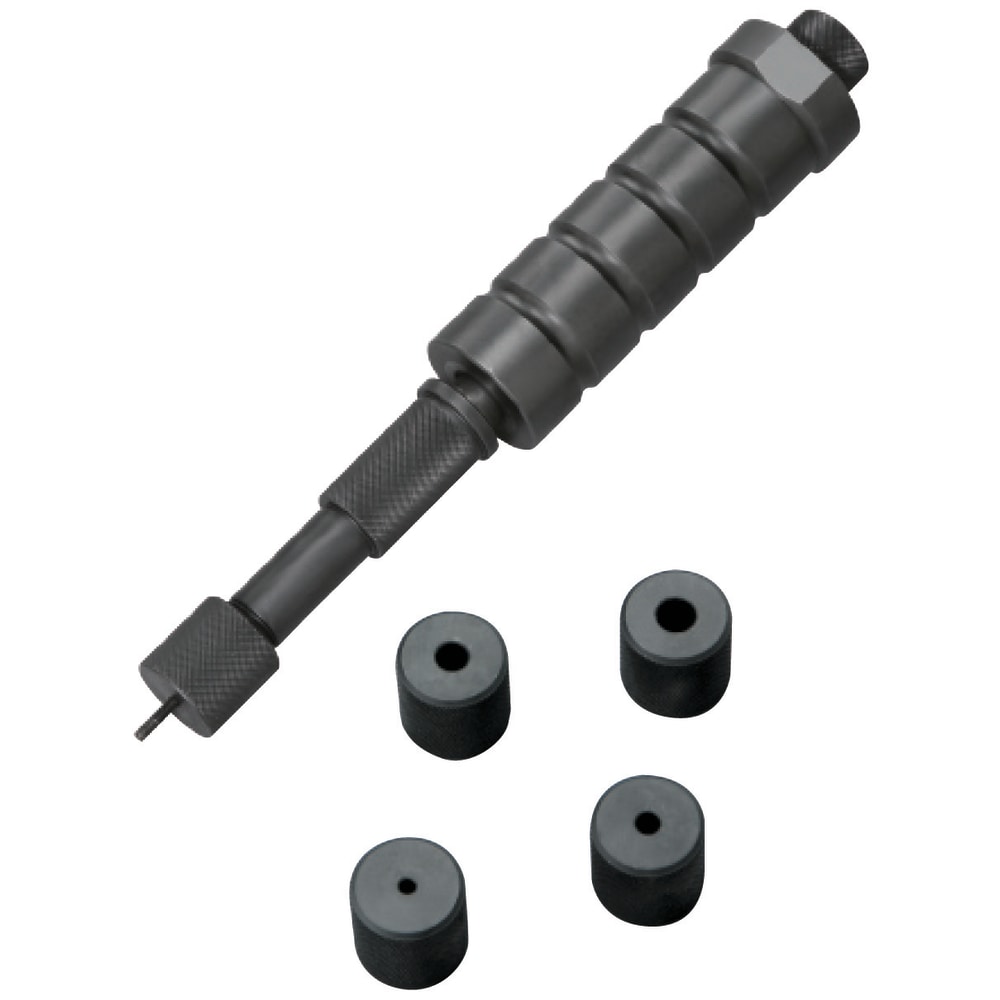

Bộ thóa chốt định vị KNHN

2. Thông số bộ thóa chốt định vị KNHN

Loại:  Bộ thóa chốt định vị KNHN

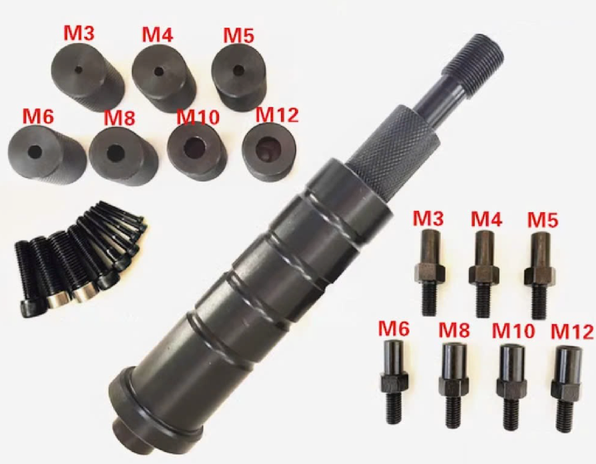

Holder Cap:  M4, ...  M12.

 Chất liệu: Thép S45C

 Độ cứng: 38-42 Hrc

Ứng dụng: Bảo dưỡng, sửa chữa..

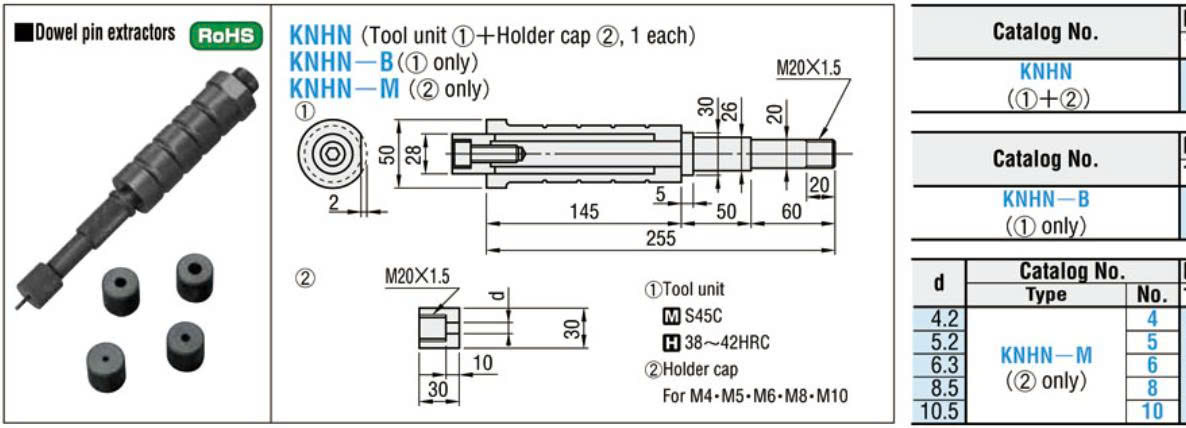

Thông số kỹ thuật của KNHN

3. Ưu điểm của dụng cụ tháo chốt định vị KNHN

• Tháo chốt theo phương dọc trục, hạn chế tác động ngang lên chốt và lỗ lắp.
• Phù hợp khi chốt được lắp ép và khó tháo bằng phương pháp thông thường.
• Có thể thay đổi Holder Cap để phù hợp với nhiều kích thước ren.
• Cơ cấu búa trượt giúp tạo lực kéo tập trung.
• Phần búa được xử lý để tăng khả năng cầm nắm, đồng thời có mặt phẳng giúp hạn chế lăn khi đặt dụng cụ xuống. Phần ren Holder Cap được xử lý chống tự tháo theo thông tin catalog của MISUMI

4. Ứng dụng thực tế

Dụng cụ KNHN phù hợp sử dụng trong:

• Tháo chốt định vị khuôn.
• Bảo dưỡng và sửa chữa khuôn ép nhựa, khuôn dập.
• Tháo chốt định vị trên đồ gá gia công.
• Tháo các dowel pin lắp chặt trong chi tiết máy có thiết kế lỗ ren phục vụ tháo lắp.
• Thay thế chốt trong quá trình bảo trì khuôn mà không cần tháo rời toàn bộ cụm nếu kết cấu cho phép.

5. Nguyên lý hoạt động của dụng cụ tháo chốt KNHN

KNHN hoạt động theo nguyên lý bắt ren vào chốt và kéo bằng lực va đập dọc trục:

Chọn Holder Cap phù hợp → lắp bu lông → bắt bu lông vào ren trong của chốt → trượt búa → kéo chốt ra.

Quy trình sử dụng theo hướng dẫn của MISUMI:

1. Lắp bu lông lục giác chìm vào Holder Cap.
2. Gắn Holder Cap vào đầu thân dụng cụ.
3. Xoay phần trục khía nhám để bu lông bắt vào ren trong của chốt.
4. Trượt phần búa để tạo lực kéo và rút chốt định vị ra khỏi lỗ.

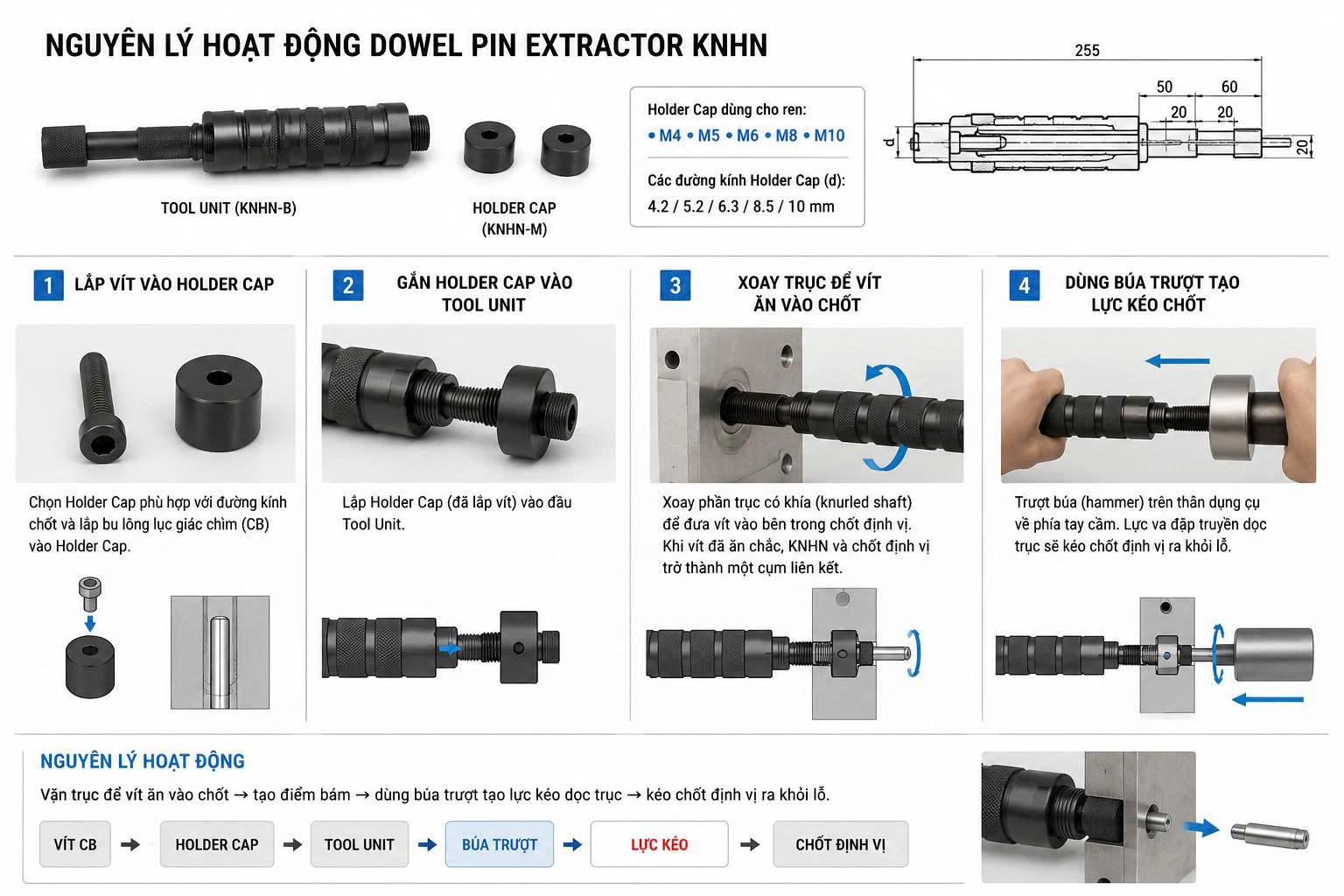

Nguyên lý hoạt động KNHN
